仕上表を読みながら平面図の部屋を探し、床、壁、天井の材料を拾い表へ入力する。こうした作業は、部屋数が多い案件ほど繰り返しが増えます。表の項目を転記するだけに見えても、実際には「どの部屋に、どの仕様が、どこまで適用されるか」を判断しています。

同じ「事務室」という名前が複数の階にある場合や、一室の中で床材が分かれる場合は、部屋名と材料名だけでは数量を確定できません。AIで文字を読み取っても、この対応関係が曖昧なままでは、誤った集計が速く作られるだけです。

この記事では、仕上表と平面図から室別の仕様・範囲・数量根拠を整理する工程を説明します。以下の部屋番号、材料記号、面積は説明用の架空例です。実案件の成果、AITechの導入実績、特定工法の積算基準を示すものではありません。

仕上表は仕様、平面図は場所と範囲を確認する資料

仕上表には、室や区分ごとの床、巾木、壁、天井などの仕上げが整理されます。一方、平面図では、部屋の配置、境界、寸法、参照記号などを確認します。具体的な記載内容は図書によって異なり、部分的な仕上げ範囲が詳細図や展開図で示される場合もあります。

仕上表に「床：F1」と書かれていても、その記載だけで面積は決まりません。また、平面図で部屋の面積が分かっても、部屋全体が同じ仕上げかどうかは別に確認します。仕様の資料と数量の根拠資料を合わせて読む必要があります。

この関係を整理せずに表の各行へ床面積を自動転記すると、共通仕様の適用範囲や部分変更を見落としやすくなります。数量拾いそのものの基本は数量拾いの基本にまとめています。本記事は、拾いの前提となる「部屋と仕様と範囲の対応」を扱います。

部屋名だけで結ばず、階・室番号・適用範囲を確認する

部屋の対応付けは、同じ文字列を探すだけではありません。「事務室」「Office」のように表記が違う場合もあれば、複数の部屋が同じ名称を持つ場合もあります。略称をそろえることは役立ちますが、名称が似ているという理由だけで同じ室へ統合してはいけません。

まず、図書の中で室を識別できる情報を確認します。室番号があるなら、階や棟と組み合わせて使う必要がないかを確かめます。室番号がない場合には、位置、隣接室、通り、参照先などを使って対応候補を示し、人が確定します。特定できない室を便宜的に同名室へ割り当てると、別室の仕様が混ざります。

また、仕上表の「共通」「同上」や区分見出しは、表の構造と一緒に読む必要があります。空欄をすべて未記載と扱うことも、すべて直上の値で補うことも適切ではありません。共通注記の適用範囲を確認し、読み取りによる補完と図書の指示に基づく参照を分けます。

架空例：同名の事務室に違う床仕上げが指定されている

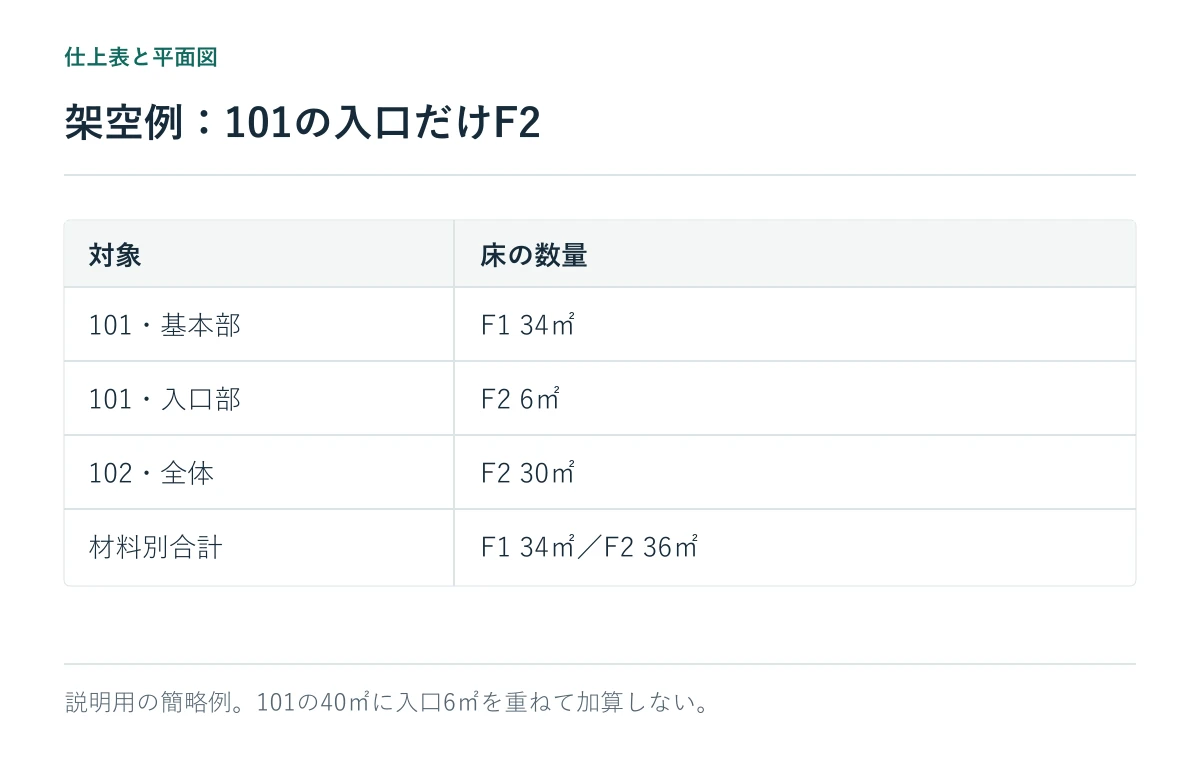

架空の平面図A-11には、1階の「事務室101」と「事務室102」があり、仕上表A-01には室番号ごとに床仕上げが示されているとします。101はF1、102はF2です。部屋名だけで検索すると、どちらも「事務室」に対応するため、番号と階を使って確認します。

さらに、101には部分仕上げの注記があり、床の対象面積40㎡のうち入口部分6㎡だけF2、残り34㎡をF1とする条件が確認できたとします。102は対象面積30㎡の全体をF2とします。この例では面積と部分範囲の確認を終えた前提で、計測や控除、ロスなどは省略しています。

対象室	仕上表の基本指定	別途確認した範囲	整理した床数量
1階・101	F1	入口6㎡はF2	F1＝34㎡、F2＝6㎡
1階・102	F2	全体30㎡	F2＝30㎡
合計	室別に保持	部分範囲を重複させない	F1＝34㎡、F2＝36㎡

ここで101の40㎡をすべてF1へ入れ、入口6㎡をF2へ追加すると、総量は76㎡となり、対象70㎡に対して6㎡の二重計上になります。部分仕上げは、元の範囲から切り分けて集計します。

ただし、この例のように部分範囲が明確な場合ばかりではありません。仕上表がF1、平面図の室中央がF2で、範囲や変更根拠が見つからないなら、図書間の記載差として照会します。「詳しく見える図を優先する」「更新日が新しい方を自動採用する」といった一律処理で確定しないことが重要です。

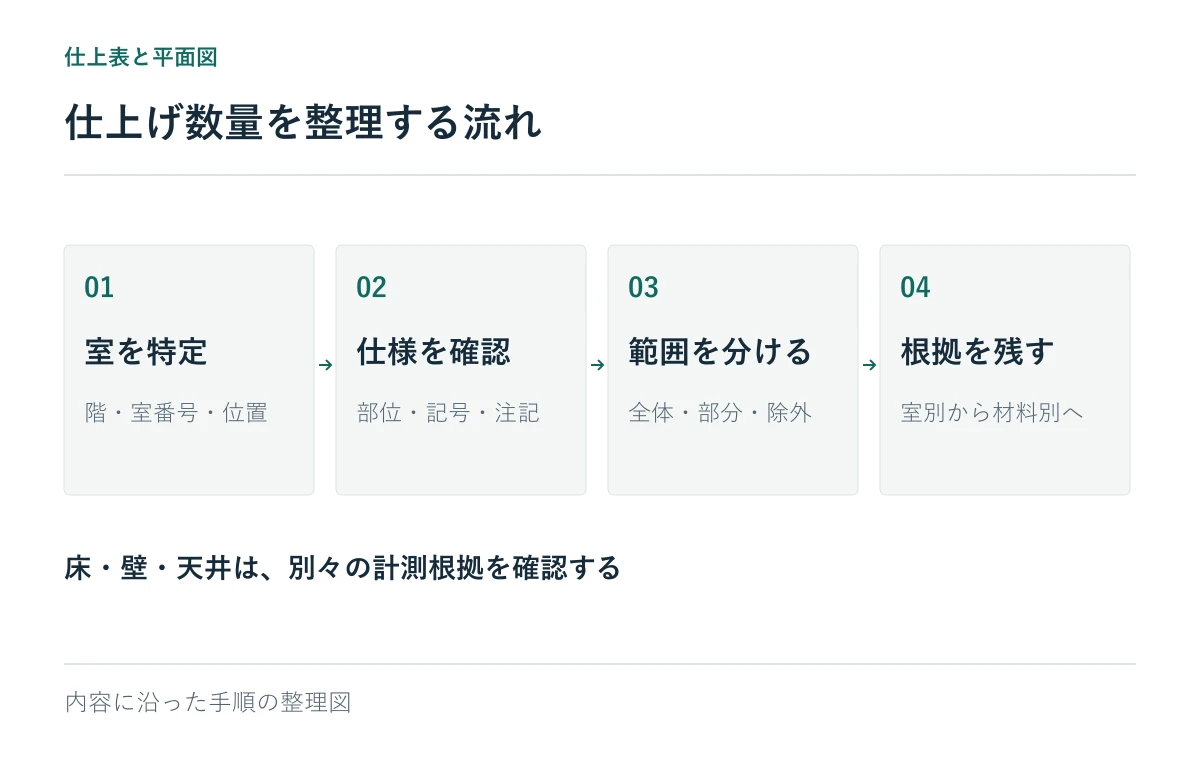

仕様が一致しても、床・壁・天井の数量は別々に考える

室との対応ができたら、部位ごとに数量の根拠を分けます。床の対象面積を、そのまま天井や壁へコピーすることはできません。天井には下がりや形状の違い、壁には高さや開口、部分仕上げなど、別の確認事項があるためです。

たとえば、101の床仕上げが確定しても、壁の仕上げ高さや開口の扱いが未確認なら、壁数量はまだ確定しません。室名を共通の手掛かりとして使いながら、床、巾木、壁、天井ごとに対象領域、仕様、計測根拠を記録します。

情報	記録する例	混同しないもの
室の識別	棟・階・室番号・図面位置	同名室と同一室
仕様	部位・材料記号・注記の参照先	仕上げ材と下地の指定
対象範囲	全体・部分・除外する領域	部屋面積と材料の施工範囲
数量根拠	計測図・寸法・計算・適用ルール	図面上の値と確定した積算数量

国土交通省は公共建築数量積算基準を公開しています。適用する工事では、対象部位の計測・計算方法を確認します。民間工事を含め、すべての案件で同じ控除や端数処理を使えると決めつけず、見積条件や採用基準を明確にしてください。

AIを使うなら、文字抽出の後の対応関係を見えるようにする

AIの活用は、仕上表の文字を読み取る工程と、平面図上の室を特定する工程、それらを結ぶ工程に分けて考えます。表の読取りだけが正確でも、101の仕様を102へ割り当てれば結果は誤ります。

仕上表からは、室番号、部位、材料記号、下地や備考などを項目として取り出します。その際、共通見出しや注記をどの行へ適用したか、原文の位置とともに保持します。平面図からは室名・室番号だけでなく、その表示がどの領域に対応するかを確認します。

対応付けでは、確定できた組、複数候補がある組、未対応を区別します。表と平面図の室数が違う場合も、室分割、複数室の共通記載、対象外の範囲などを確認します。件数差だけで図書の欠落とは決めません。

AITechの図面解析AIは、文字や記号、幾何情報から建設データを整理する技術を紹介しています。また、ドキュメントAIでは表や項目の構造化を説明しています。これらは仕上表・平面図の対応付けを検討する際の関連技術ですが、案件固有の部屋境界や仕上げ規則まで無条件に解釈できるという意味ではありません。

不一致を確認するときは、原文・対象・条件の順に戻る

照合結果に差があったら、まず抽出された文字を原文で確認します。F1とF7の誤認などがあれば、資料間の問題ではなく読み取りの修正です。次に、同じ室・同じ部位を比較しているかを確認します。床の記号と天井の記号を比べたり、別階の同名室を結んだりしていないかを確かめます。

そのうえで、部分仕様や共通注記、承認済みの変更が関係するかを確認します。101の入口部分のように、基本仕様と部分指定が併存していても、適用範囲が異なれば矛盾とは限りません。比較する単位を室全体から部分領域へ分けることで、初めて整合する場合があります。

根拠を確認しても条件を確定できない場合は、双方の記載を残して照会します。未確定の数量を0としたり、一般的な材料を補って計算したりしません。確認した仕様を誰が採用し、どの図面や拾い表へ反映したかまで残します。

施工図全体の照合や承認の流れは施工図のチェック方法で扱っています。仕上表の対応付けも、その業務の中に位置付けて運用します。

導入検証では、室対応と数量根拠を別に評価する

導入前に、代表的な仕上表と平面図の組、完成済みの室別拾い表、共通注記や部分仕上げの例を整理します。機密資料の共有方法は事前に確認してください。単純な一室一仕様の資料だけでなく、実務で確認に時間がかかる例を含めると、必要な対応範囲が分かります。

評価では、室を正しく結べたか、材料指定を正しく読めたか、部分範囲を見落としていないか、元図へ戻って確認できたかを分けます。数量結果が偶然一致していても、誤った室を結んでいるなら、別案件でも使える根拠にはなりません。

先ほどの架空例では、総面積70㎡の一致だけでなく、101のF1＝34㎡・F2＝6㎡、102のF2＝30㎡まで追えることが必要です。材料別の合計と室別の根拠の両方が見えると、修正箇所を特定しやすくなります。

確認画面や出力表も重要です。材料別の集計表しか残らないと、変更時にどの室を直せばよいか分かりません。室別・部位別の根拠を維持してから必要な単位へ集計する設計にします。積算AIの仕組みでは、数量拾いと人による確認を含む導入方法を説明しています。

よくある質問

室番号がない図面でも照合できますか？

位置や部屋名、周囲の情報などから候補を作る方法を検討できます。ただし、一意に特定できない対象を自動確定せず、担当者が対応を確認できるようにします。

仕上表が正しければ、平面図から自動で全数量を出せますか？

仕様が分かることと、計測範囲が決まることは別です。部分仕上げや高さ、開口、採用する積算ルールなどを確認し、部位ごとに根拠をそろえる必要があります。

共通仕様や「同上」はAIに補完させてもよいですか？

図書に示された参照関係を読み取る処理と、記載のない情報を推測する処理を分けます。適用範囲が確認できない場合は保留し、直上の値で一律に埋めない運用にします。

仕上表と平面図の照合では、室名の一致より、仕様がどの領域へ適用されるかを追えることが重要です。自社の資料で構造化や照合を検討する場合は、AITechの設計支援AIで公開している支援領域を確認してください。数量拾いまで含む場合は、積算支援AIの対象工程も併せて整理できます。
