梁伏図と梁リストを見比べる作業では、「G1を探して、G1の行を確認する」という手順だけでは不十分な場面があります。同じ符号が別の階に現れたり、リストの一つの欄に端部と中央の情報がまとめられていたりするためです。

文字を正しく読み取れていても、違う階の梁、違う断面位置、違う改訂の情報を組み合わせれば、照合結果は誤ります。図面確認を効率化するには、数値を比較する前に、何と何を同じ対象として対応付けるかを整理する必要があります。

本記事では、梁伏図と梁リストの情報を取り違えずに照合する仕組みを説明します。以下の部材、図面番号、数値はすべて説明用の架空例です。構造計算や配筋設計の手順ではなく、記載情報の対応と差異候補を確認する工程を扱います。

梁符号を読めても、照合が終わらない理由

梁伏図は梁の配置や周囲の部材との位置関係を示し、梁リストは符号に対応する断面寸法や仕様などを整理します。何がどの図面に記載されるか、符号をどの範囲で共通にするかは、図書の構成や記載方法によって異なります。

そのため、符号だけを識別子にすると、別の階の同名の梁を取り違える可能性があります。また、伏図上には同じ符号が複数箇所に描かれていても、リストでは共通仕様として一つにまとめられている場合があります。図面に現れる符号の数と、リストの行数が一致しないことだけで、抜け漏れと判断することはできません。

基本的な記号の見方は梁記号・梁符号と梁リストの読み方で確認できます。本記事で重視するのは、その記号が分かった後の「同じ対象への対応付け」です。

比較の単位を「符号」から「対象範囲付きの梁」へ変える

照合の準備では、符号に加えて、図書内で対象を特定できる情報を持たせます。階、通り、位置、適用範囲、図面番号と改訂などが候補になります。ただし、これらを全案件共通の固定キーにするのではなく、実際の図面の表現に合わせて決めます。

たとえば、架空の梁伏図S-12改訂Bには、3階の対象範囲にG1とG2が記載され、別の梁伏図S-11改訂BにもG1があるとします。S-20改訂Bの梁リストでは、階別に表が分かれています。

この場合、文字列G1だけで検索すると二つの候補が出ます。「S-12の3階対象範囲にあるG1」と「S-20の3階用リスト内のG1」を結ぶことで、初めて比較の相手が絞れます。階の表示がない、注記で別表を参照しているなど、対象範囲を確認できない場合は推測で結ばず、未対応として残します。

対応のために見る情報	役割	注意すること
梁符号	共通する記載を探す手掛かり	同名だけで同一対象と確定しない
階・範囲の表題や注記	適用される梁を絞る	表題が表の外側にある場合も読む
位置・通り・参照先	候補の対象を確認する	通りだけで一意になるとは限らない
図面番号・改訂	比較した情報を再現する	新旧の組合せを記録する

架空例：一つのG1に二種類の不一致候補が見つかった場合

ここでは、3階G1について、伏図側の断面注記が「幅300・せい600」、同じ対象と確認できたリスト側が「幅300・せい650」と読めたとします。数値の単位と表示順は、この架空図面の凡例で確認済みとします。

この時点で得られた事実は、二つの資料の記載値が違うことです。どちらを修正すべきか、どちらが構造上正しいかまでは分かりません。変更指示や更新途中の図面が関係する可能性があるため、双方の根拠位置を添えて確認します。

別の箇所では、リストに「端部」「中央」の欄があり、異なる値が記載されているとします。AIが表の列境界を取り違えて中央の値を端部の値として抽出した場合、図書に不整合がなくても、照合一覧には差が現れます。

この二つは分けて扱います。前者は資料間の記載差、後者は読み取りや項目対応の誤りです。どちらも「不一致」とだけ表示すると、設計者への照会が不要に増え、確認負担がかえって大きくなります。

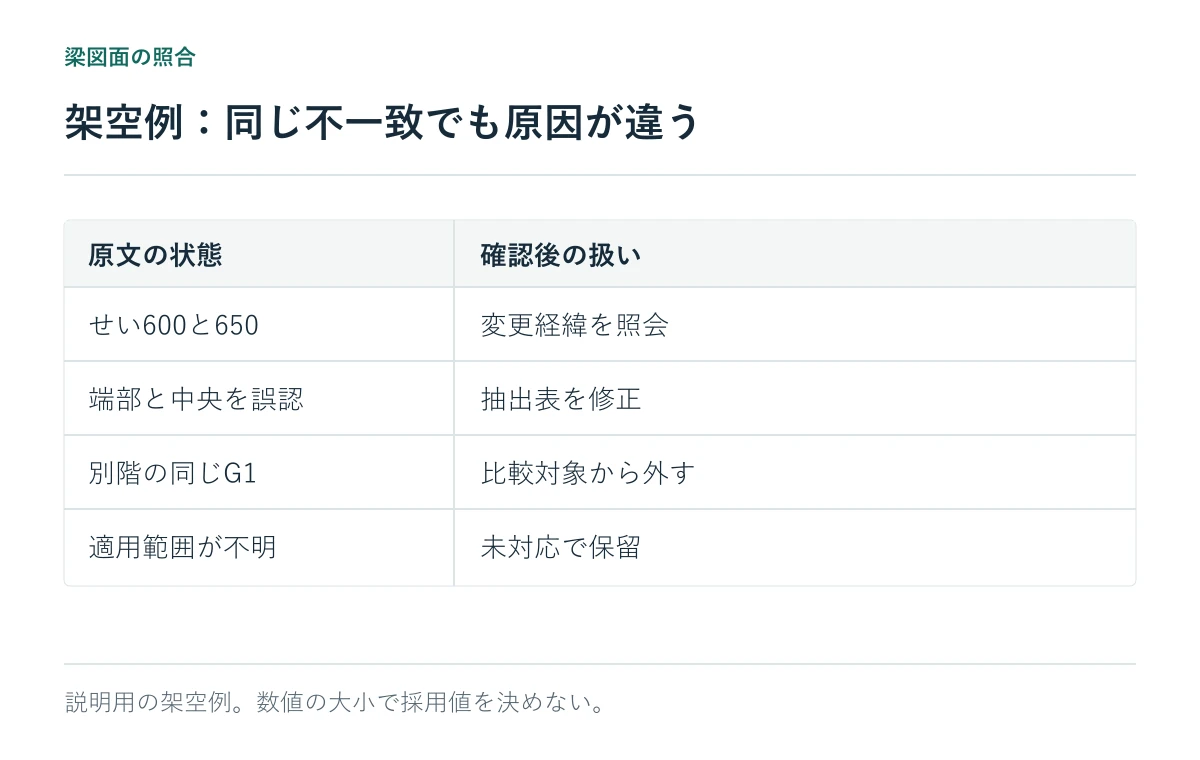

候補	原文で確認した状態	次の扱い
3階G1のせい	伏図600、リスト650	変更経緯を確認し、判断担当へ照会
G1の断面位置	端部と中央の列対応を誤認	抽出表を修正してから再比較
別階のG1	対象階が異なる	同じ比較対象から外す
表題が読めないG2	適用範囲を確定できない	未対応として原本・別資料を確認

値の大小から安全側を選ぶような処理は行いません。梁せいを大きくすればよいという話でもなく、納まりや他の設計条件も関係します。記載差の抽出と設計判断は別の仕事です。

端部・中央の情報は、表の見出しと一緒に読む

梁リストをデータ化する際に難しいのは、文字よりも表の構造です。一つの符号の下に複数の断面位置があり、見出しが結合され、寸法や仕様が一部だけ共通になっていることがあります。

セル内の文字だけを行順に並べると、どの値がどの位置に対応するかが失われます。結合セルの共通見出し、行と列の関係、注記の適用範囲を持たせ、原文の位置へ戻れるようにする必要があります。

「左端」「右端」と書かれている場合も、その方向の読み方を図面の表現から確認します。画像の左側が、そのまま現場の特定方位を意味するとは限りません。対象梁の向きや注記を確認できない状態では、左右を機械的に置き換えず保留します。

AITechのドキュメントAIでは、文字を取得した後に表やページの構造を整理し、原文位置を保持する技術を紹介しています。梁リストへの適用を検討するときも、読み取った数字の正解率だけでなく、見出し・断面位置・符号との対応を確かめることが重要です。すべての梁リスト形式にそのまま対応できることを示すものではありません。

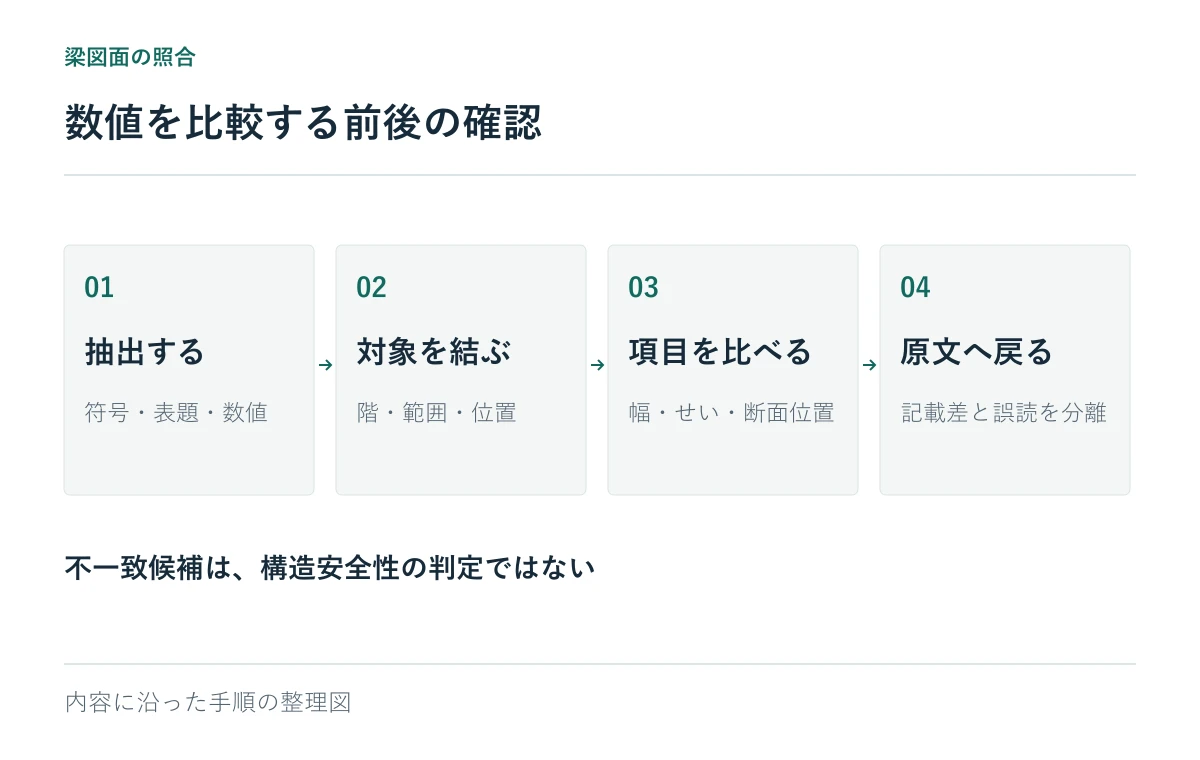

AIによる照合を、四つの処理に分けて設計する

最初の処理は、図面から符号、寸法、見出し、注記などを抽出することです。伏図では記号とその位置、リストでは表の構造を含めて扱います。画像のかすれや重なりで読めない部分は、似た数字で埋めずに判読保留とします。

次に、符号と階・範囲・位置から、比較する対象の候補を結びます。一つのリストに複数の梁位置が対応する場合には、その関係を維持します。無理に一対一へ変換すると、共通仕様を持つ別の梁を削除したり、重複と誤認したりするためです。

三つ目が項目比較です。幅とせい、端部と中央、記載値と注記など、同じ意味の項目同士を比べます。空欄は「値なし」とは限らず、共通注記の参照や記載省略かもしれません。判断できないものを0へ変換すると、架空の差分を作ってしまいます。

最後に、確認者が使える一覧にします。差分の数だけではなく、対象梁、比較した資料、双方の値、根拠位置、候補の種類を並べます。原文へ戻って確認できることが、候補を設計判断へ渡す前提です。

一般的なチェックの順序や工種間の取り合いについては、施工図のチェック方法を参照してください。本記事の対応付けは、その中の梁関連情報を整理する一工程です。

見つかった差異を、そのまま修正指示にしない

照合で差異が出たら、まず抽出内容が原文と一致するか、対象と比較項目が正しいかを確認します。ここを飛ばして設計者へ質問すると、表の読取り誤りまで設計上の不整合として伝わります。

原文にも差がある場合は、比較図面の改訂と、変更・質疑・調整の経緯を確認します。設計変更が承認されていて一部の図面へ反映されていないのか、意図した表現上の違いなのか、資料だけでは不明なのかを分けます。AIは不足する変更経緯を推測で作りません。

担当者が採用する内容を決めた後も、修正版の確認が必要です。差異一覧で「回答済み」となっていても、伏図・リスト・関連図面へ反映されていなければ、後工程では古い情報を使うおそれがあります。回答と図面反映を別の状態として扱うと、未完了の作業が見えます。

導入効果は、候補を見る手間まで含めて確認する

梁リストの文字認識が良好でも、別階の同名符号が大量に候補へ入るなら、担当者の確認は減りません。検証では、読み取り、対象対応、項目比較を分け、どこで誤りが起きたかを記録します。

対象梁を正しく結べたか、見つけるべき記載差を拾えたか、不要な候補がどれだけ出たか、根拠確認にどの程度時間がかかったかを、同じ資料範囲で比較します。すべてを一つの「精度」にまとめると、実務で支障になる問題が隠れます。

AITechの設計支援AIには、図面の構造化と設計図書の整合性確認に関する公開説明があります。相談の際は、伏図とリストの組、凡例、現在の照合項目、過去に確認が難しかった例を整理すると、対象とする工程を具体化できます。共有方法と範囲を確認してから資料を扱ってください。

よくある質問

梁符号が同じなら同じ梁として比較できますか？

符号だけでは確定できません。階や適用範囲、位置、図面の構成を確認します。同じ符号を複数箇所で共通使用している場合もあるため、リストとの関係が一対一とは限りません。

梁伏図と梁リストで数値が違う場合、どちらを優先しますか？

本記事で一律の優先順位は定めません。改訂、変更指示、設計図書の条件を確認し、権限のある担当者に判断を求めます。数値の大小だけで採用値を決めないでください。

AIの不一致候補が多いほど有効ですか？

候補が多いだけでは評価できません。別の対象を誤って比較した候補や表の読み取り誤りが多ければ、確認負担は増えます。見逃しと不要候補、確認時間を分けて評価します。

梁伏図と梁リストの照合は、数字を読む前後にある対応関係の整理が要点です。自社の図書構成に合わせた構造化や不一致候補の整理を検討する場合は、AITechの設計支援AIで支援領域を確認してください。構造の安全性や施工可否の判断は、引き続き専門担当者が行います。
