数量拾いの基本｜建築図面から何を拾う？対象図面・手順・注意点を解説

数量拾いとは、設計図書から工事に必要な材料・部材の数量を算出する作業です。
建築工事では、コンクリート量、鉄筋量、型枠面積、床・壁・天井の仕上面積、建具の個数などを図面から読み取り、積算や見積に使用します。

数量拾いは、図面の寸法を単純に足し合わせる作業ではありません。
平面図、断面図、仕上表、構造図などを照合しながら、「どの図面から」「何を」「どの単位で拾うか」を判断する必要があります。

この記事では、数量拾いの基本から、対象となる図面、工種別の拾い方、作業手順、ミスを防ぐポイントまで整理します。

数量拾いとは、設計図書から工事数量を算出する作業

数量拾いは、設計図書に記載された寸法・仕様・部材情報を「積算できる数量」に変換する工程です。

建設会社や積算事務所、専門工事会社では、見積作成、予算管理、材料発注などの基礎データとして使われます。

たとえば、図面から次のような数量を算出します。

• コンクリート：m3
• 床・壁・天井仕上：㎡
• 巾木・笠木・手すり：m
• 鉄骨：t
• 建具・設備機器：枚、台、か所

国土交通省の「公共建築数量積算基準」では、数量を「設計数量」「計画数量」「所要数量」に区分しています。

• 設計数量：設計図書の個数や設計寸法から求める数量
• 計画数量：施工計画に基づいて求める数量
• 所要数量：切り無駄や施工上の損耗などを含めた数量

民間工事ですべて同じ基準を適用するわけではありません。
ただし、数量を拾う前に「どの基準・見積条件を採用するか」を決めるという考え方は共通します。

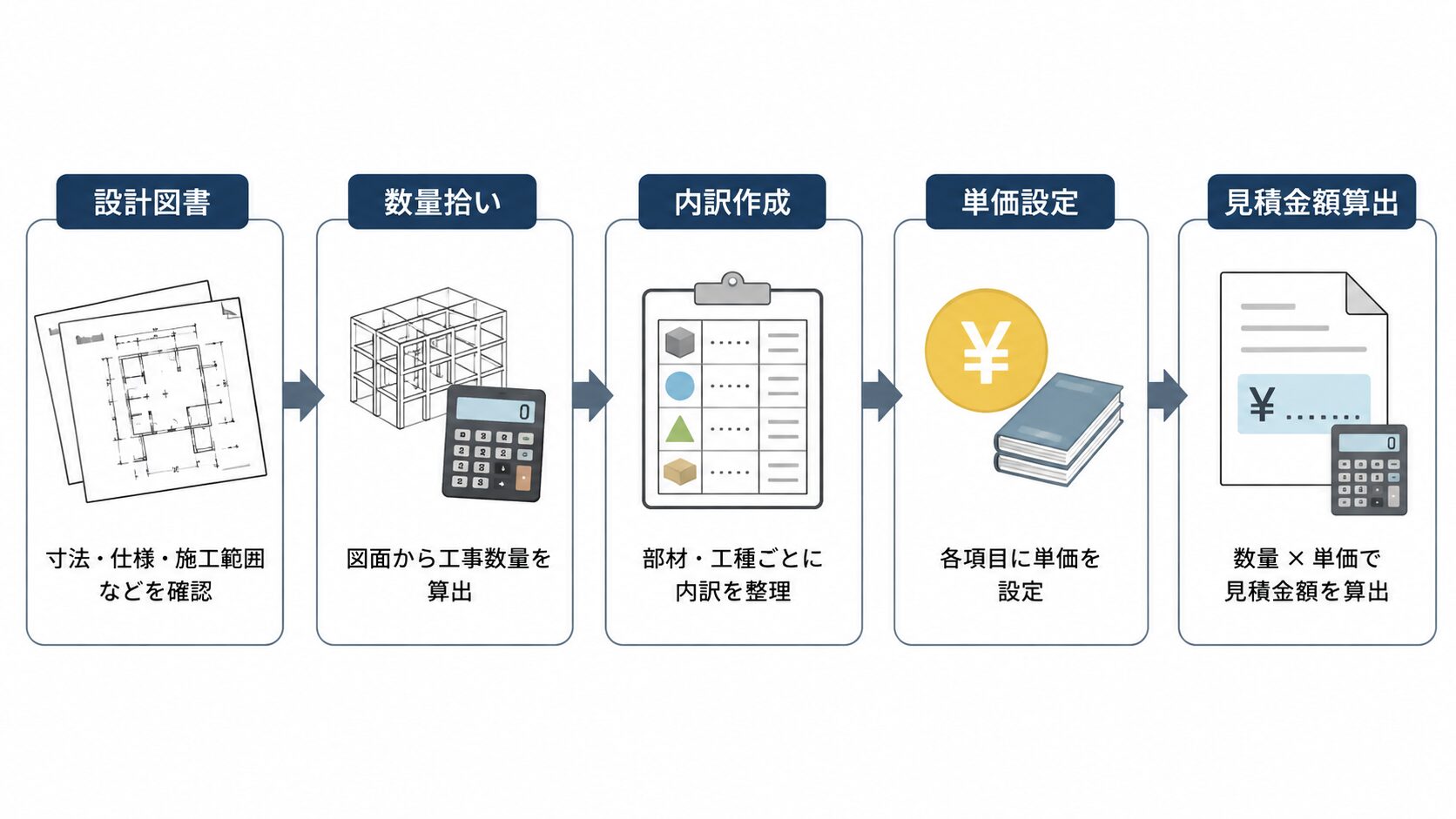

数量拾いと積算・見積の違い

数量拾い、積算、見積は似ていますが、役割は異なります。

工程	内容	例
数量拾い	図面から数量を算出する	床仕上250㎡
積算	数量と単価などから工事費を算定する	250㎡×施工単価
見積	諸経費や施工条件を含めて金額をまとめる	工種別内訳、共通費など

つまり、数量拾いは積算の前提です。
数量を間違えれば、単価が正しくても見積金額は正しくなりません。

拾い漏れは原価不足、二重計上は過大見積につながります。
そのため、数量だけでなく「どの図面から算出したか」という根拠も残しておくことが重要です。

数量拾いでは、どの図面から何を拾うのか

数量拾いは、1枚の図面だけで完結することはほとんどありません。
複数の図面を照合しながら数量を確定します。

図面・資料	確認する情報	拾う数量の例
配置図・外構図	建物位置、舗装、排水、外構	舗装面積、側溝・フェンス延長
各階平面図	室形状、壁位置、床範囲、開口	床面積、間仕切壁、建具
立面図	外壁、高さ、開口、外部仕上	外壁・塗装面積、外部建具
断面図・矩計図	階高、天井高、床・屋根構成	壁高さ、防水、下地
仕上表	床・壁・天井の仕上仕様	材料別の施工面積
建具表	建具符号、寸法、仕様	扉・窓の個数、種類
構造図	基礎、柱、梁、壁、床、配筋	コンクリート、型枠、鉄筋、鉄骨
詳細図	細部の納まり	笠木、見切り、役物、補強
仕様書・特記仕様書	材料、工法、性能、施工条件	図面だけでは判断できない仕様

平面図だけで数量を確定しない

たとえば壁仕上を拾う場合、平面図だけでは施工面積を確定できません。

平面図から「壁の長さ」、断面図から「高さ」、建具表から「開口寸法」、仕上表から「仕上材」を確認します。

平面図＝範囲を確認する図面
断面図＝高さを確認する図面
仕上表＝材料を確認する資料

このように、「数量を拾う図面」と「条件を確認する図面」を分けて考えると整理しやすくなります。

設計図書と施工図の役割を区別する

数量の根拠にする図面は、工事の段階によって変わります。

見積・入札段階では設計図書を基準にするのが基本です。
一方、施工段階の発注数量や変更数量を確認する場合は、承認された施工図や変更図面も確認します。

重要なのは「どの図面の、どの版を使って算出した数量なのか」を残すことです。

設計図書と施工図の違いについては、以下の記事で詳しく解説しています。

関連記事：設計図書と施工図は何が違う？誰が書く？役割と優先順位を解説

図面同士が食い違う場合は勝手に補完しない

実務では、「平面図には壁があるのに仕上表に仕様がない」「平面図と建具表で符号が違う」といった不整合もあります。

この場合、担当者の判断だけで仕様や寸法を決めるのは避けます。

疑義事項として整理し、設計者・発注者へ確認するのが基本です。
確認前に見積を進める場合は、「建具寸法は建具表を優先」など、採用した条件を明記します。

数量拾いの基本手順

数量拾いは、図面を開いて目についた場所から拾うのではありません。
「資料確認→範囲整理→計測→集計→チェック」の順で進めると漏れを減らせます。

1. 図面・仕様書の最新版をそろえる

まず、意匠図、構造図、設備図、仕様書、特記仕様書、質疑回答書などを確認します。

特に重要なのが図面番号・改訂日・改訂記号です。

旧版と最新版が混在すると、数量拾いの精度以前に前提条件が崩れます。

2. 工事範囲を確認する

「建築一式なのか」「躯体だけなのか」「内装だけなのか」を確認します。

また、別途工事、支給品、指定工事なども先に整理します。

工事区分が曖昧なまま作業すると、拾い漏れや重複計上が発生しやすくなります。

3. 工種ごとに拾い順を決める

たとえば、「土工・地業 → 躯体 → 防水 → 仕上 → 建具 → 雑工事 → 外構」のように順番を固定します。

さらに、「階別」「室別」「部位別」など集計単位も先に決めておきます。
後から数量を比較しやすくなるためです。

4. 寸法・仕様から数量を計算する

対象に応じて、長さ・面積・体積・質量・個数へ変換します。

国土交通省の公共建築数量積算基準では、長さ、面積、体積、質量の単位は原則としてm、㎡、m3、tとしています。

一方、実務では「枚」「本」「台」「か所」なども使用します。

同じ内訳項目の中で単位を統一することが重要です。

5. 開口・重複・控除を処理する

壁や仕上面積では、窓・扉などの開口部を控除する場合があります。

公共建築数量積算基準では、主仕上について原則として開口部の面積を差し引きます。
一方、1か所当たり0.5㎡以下の開口は、原則として欠除しないという扱いがあります。

ただし、この「0.5㎡」をすべての工種に適用するわけではありません。

鉄筋、型枠、防水などは、それぞれの計測ルールを確認する必要があります。

6. 拾い表・内訳書へ整理する

数量は、最終値だけでなく計算根拠も残します。

たとえば、「壁仕上：6.0m×2.7m×2面－開口部」のように記録します。
変更やダブルチェックの際に数量を追跡しやすくなります。

「どこを拾った数量か分からない状態」を作らないことが重要です。

7. 図面へ戻って確認する

最後は、拾い表の数字だけを見るのではなく、もう一度図面へ戻ります。

• 拾い忘れがないか
• 同じ箇所を二重計上していないか
• 階別・室別の数量に異常がないか
• 設計変更を反映しているか

「計算が合っているか」だけでなく、「建物全体として数量が自然か」を見ることが、実務上のチェックでは重要です。

工種別に見る数量拾いの考え方

数量拾いでは、工種によって「見る図面」と「拾う単位」が変わります。

土工・地業

根切り、埋戻し、残土処分、砕石、杭などを拾います。

基礎伏図や断面図から、基礎形状、深さ、地盤レベルなどを確認します。

土工数量は「建築面積×深さ」のような単純計算だけでは求められない場合があります。
作業幅、山留め、法付けなど、施工条件も数量に影響するためです。

コンクリート・型枠

RC造では、基礎、柱、梁、壁、床などのコンクリート体積と型枠面積を拾います。

コンクリートは「断面積×長さ」や「平面積×厚さ」で体積を求めます。

一方、型枠はコンクリートを成形するために必要な面を拾います。

同じ部材でも、コンクリート数量と型枠数量では計測対象が異なります。

鉄筋

鉄筋は、径、長さ、本数、継手、定着などを確認します。

柱、梁、スラブ、壁、基礎では配筋条件が異なります。
そのため、構造図、配筋詳細、部材リストを照合します。

「コンクリート○m3だから鉄筋はおよそ○t」といった係数による算定は概算には使えます。
ただし、図面から算出する確定数量とは区別する必要があります。

鉄骨

S造では、柱、梁、ブレースなどを部材符号ごとに整理し、断面、長さ、本数から重量を算出します。

鉄骨本体だけでなく、デッキプレート、耐火被覆、塗装など、関連工種の拾い漏れにも注意します。

仕上工事

床、壁、天井を「室別・仕様別」に拾います。

壁なら「壁長×高さ」、床なら施工範囲、天井なら見上げ面積を基本に算出します。

ただし、吹抜け、折上げ天井、下がり天井、柱型、梁型などがあると数量は変わります。

床面積＝天井面積とは限りません。

また、同じ室内でも仕上材が途中で切り替わる場合があります。
仕上表だけでなく、展開図・詳細図も確認します。

建具・雑工事

建具は、平面図の建具符号と建具表を照合し、種類、寸法、仕様ごとに整理します。

建具表に「10か所」と書かれていても、平面図上の配置と一致しているか確認することが重要です。

また、手すり、笠木、見切り、点検口、室名札などは、面積中心の拾い方では見落としやすい項目です。

詳細図や備考欄まで確認することで拾い漏れを減らせます。

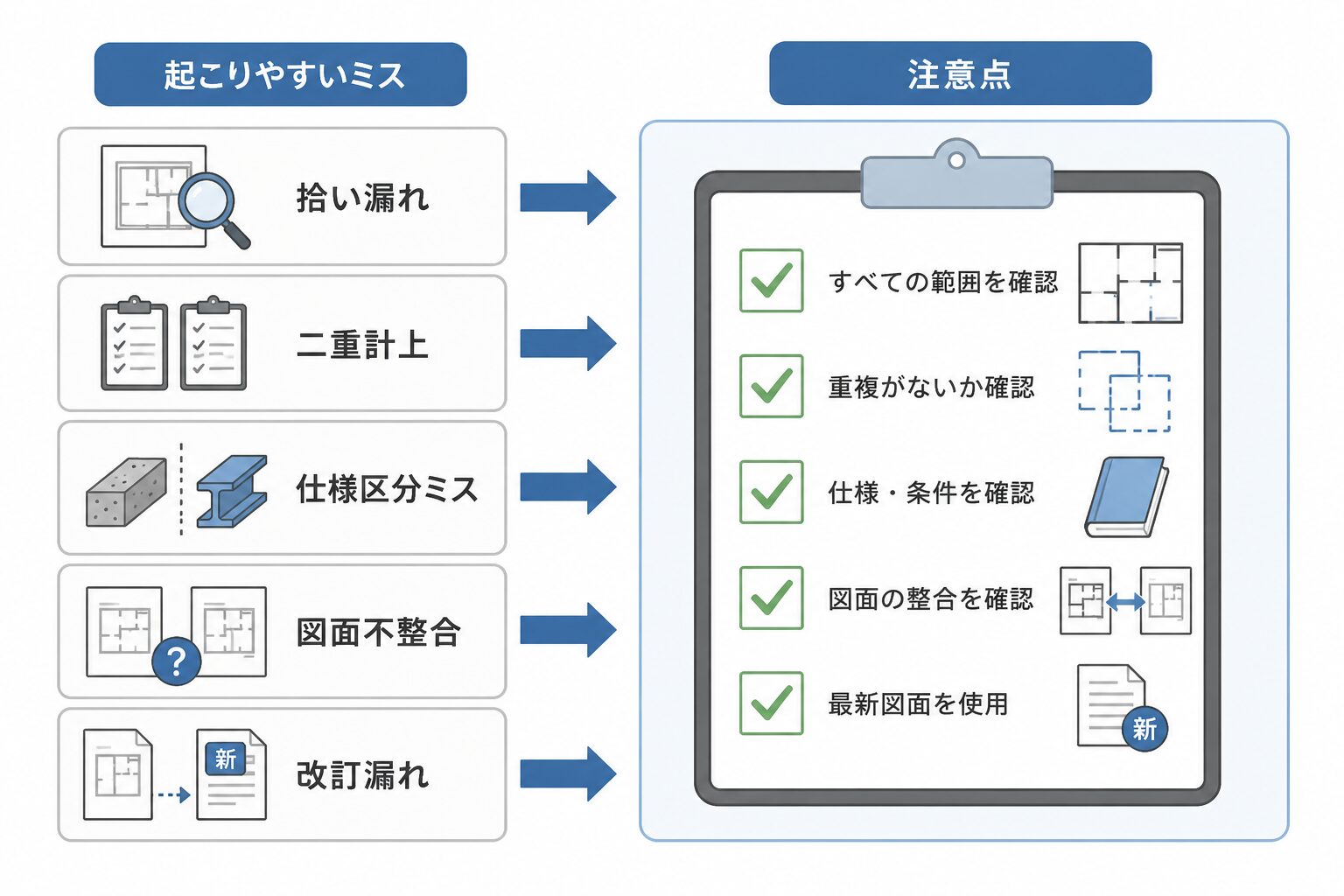

数量拾いで起こりやすいミス

数量拾いのミスは、計算間違いだけではありません。

「何を拾うか」「どの図面を使うか」という判断ミスも数量精度に影響します。

同じ部位を二重計上する

平面図と展開図の両方から同じ壁を拾う、建具表の数量と平面図上の建具を足してしまう、といったケースです。

「数量を拾う主図面」と「確認用の図面」を決めておくと防ぎやすくなります。

仕様の違いをまとめてしまう

床面積が合っていても、長尺シート、タイルカーペット、フローリングの区分を間違えれば、適切な見積にはなりません。

「面積」だけでなく、「どの仕様の面積か」まで整理します。

図面改訂を反映し忘れる

壁位置、建具寸法、仕上仕様などが変更された場合、数量も変わります。

旧数量を上書きするだけではなく、「変更前」「変更後」「増減」を追える状態にすると変更対応がしやすくなります。

計算根拠を残していない

拾い表に「128.4㎡」とだけ書かれていても、後から確認できません。

図面番号、部位、計算式、控除条件などを残します。
「別の担当者でも同じ数量を再現できる状態」にすることが理想です。

数量拾いを効率化する方法｜Excel・CAD・BIM・AI

数量拾いの効率化では、単に作業時間を短くするだけでなく、「図面と数量の対応関係を残すこと」が重要です。

Excelは集計ルールの標準化に向く

Excelでは、工種、階、室、仕様、数量、計算式、チェック欄などを統一できます。

関数やテンプレートを使えば集計ミスを減らせます。
ただし、図面を読み取って転記する作業は残ります。

CAD・PDF計測は長さや面積の計測に向く

CADやPDF計測ツールを使えば、図面上で直接、距離や面積を計測できます。

ただし、縮尺設定が間違っていれば、正確に操作しても数量は間違います。

計測前に、既知寸法で尺度を確認することが重要です。

BIMはモデル情報を数量へつなげられる

BIMでは、3次元形状に部材名、材料、仕様などの属性情報を持たせられます。

モデル作成ルールが整っていれば、部材の個数、面積、体積などを数量として抽出できます。

一方で、必要な属性が入力されていなければ、「BIMだから自動的に正確な数量が出る」とは限りません。

積算AIは図面からの情報抽出を支援する

積算AIでは、PDF図面や画像から文字、寸法、記号、領域などを認識し、数量候補を作成する活用が進んでいます。

たとえば、次のような作業です。

• 図面上の部材記号を抽出する
• 室や施工範囲を認識する
• 仕上表と平面図を照合する
• 数量をExcelや内訳データへ転記する

人が「図面を探す→読む→転記する」という工程を減らせる可能性があります。

数量拾いから積算までAIでどこまで効率化できるのかは、以下の記事で詳しく解説しています。

関連記事：積算AIとは？建築積算・数量拾いを効率化する仕組みと導入方法

ただし、AIが出した数量をそのまま確定値にするのではありません。
図面の版、設計変更、控除条件、施工区分などを人が確認する必要があります。

AIは「数量拾いを丸ごと置き換えるもの」ではなく、「確認・抽出・転記を支援するもの」と考えると導入しやすいでしょう。

数量拾いの精度を上げるチェックポイント

数量拾いの品質を安定させるには、担当者の経験だけに頼らず、確認項目を固定します。

• 最新版の図面を使用しているか
• 工事範囲、別途工事、支給品が明確か
• 数量の主根拠とする図面が決まっているか
• 図面間で寸法、符号、仕様に矛盾がないか
• 単位と集計区分が統一されているか
• 開口、控除、重複の処理ルールが統一されているか
• 計算式と拾い範囲を記録しているか
• 設計変更を反映しているか
• 別担当者でも数量根拠を追跡できるか

さらに、数量は「計算結果」だけでなく「比較」でも確認します。

たとえば、ほぼ同じ床面積の基準階で、1フロアだけ天井数量が大きく異なる場合があります。
その場合は、「特殊な天井形状だから正しいのか」「拾い漏れや二重計上なのか」を確認します。

数量チェックでは、「計算が合っているか」と「建物全体として妥当か」の両方を見ることが重要です。

まとめ

数量拾いは、建築図面や仕様書から施工に必要な数量を算出し、積算・見積につなげる作業です。

平面図だけを見るのではありません。
断面図、仕上表、建具表、構造図、詳細図などを照合しながら、「どの範囲を、どの単位で、どのルールに従って拾うか」を決めます。

特に重要なのは、最新版の図面を使うこと、拾いルールを統一すること、数量の根拠を残すことです。

ExcelやCAD、BIM、積算AIを活用する場合も、まず数量拾いのルールを整理します。
そのうえでデジタル化することで、自動化や効率化につなげやすくなります。
