過去に検討した納まりを探すとき、案件名も図面番号も思い出せず、フォルダを開いては閉じる。見つけた詳細図も、今回そのまま使えるのか分からず、結局もう一度調べ直す。こうした業務では、図面を見つける時間と、再利用できるかを確かめる時間が別々に発生しています。

類似図面検索AIは、キーワードだけでは探しにくい図面を、形状の手掛かりも使って候補に絞るための仕組みです。ただし、似ている候補を上位に表示することと、今回の設計に採用できることは同じではありません。検索結果には元図面へ戻る手掛かりを残し、用途や材料、周辺部材との関係を人が確認する工程まで設計する必要があります。

なぜ過去図面は、ファイル名を整えるだけでは探し切れないのか

案件名や年度で整理された保管庫は、探す案件が分かっているときには有効です。一方、「以前見た庇の先端に似た納まり」という探し方では、案件を特定するための言葉がありません。同じ部分を「庇先端」「軒先」「端部詳細」と記載するなど、呼び方が揃っていない場合もあります。本文の文字が検索できても、目的の図があるページに辿り着くまで何枚も開くことになります。

そこで、案件や図面名などの文字情報と、探したい部分の形状を組み合わせて候補を絞る考え方が役立ちます。文字情報は用途や部位といった範囲の限定に向き、形状は言葉にしにくい位置関係を手掛かりにできます。ただし、形状検索がどの特徴を利用するか、画像の回転や縮尺の違いをどこまで扱えるかはシステムによって異なります。見た目が似ていれば、どのデータでも同じように検索できるとは限りません。

AITechの設計支援AIでは、キーワードや図面内の類似形状による図面・関連資料の検索と、該当箇所のハイライト表示を紹介しています。これは検索の提供領域を確認する根拠です。個別の保管庫に対する検索精度や、後述する採用判断までの自動化を保証するものではありません。

最初に決めるのは、似てほしい部分と検索後にしたい作業

検索対象を「似た建物の図面」とだけ決めると、建物全体の外形が近い結果を求めるのか、端部の断面構成が近い結果を求めるのかが曖昧になります。全体配置を検討したい人と、一つの接合部を調べたい人では、有用な候補が違います。導入前には、誰が、何を判断する直前に検索するのかを一つに絞ると、検索の良し悪しを評価しやすくなります。

例えば、庇先端の詳細を検討する担当者が知りたいのは、単に庇の外形が似ているかではありません。先端の仕上げ、下地、排水との関係を比較し、検討を始めるための参照図を探したいはずです。この場合は、先端だけを極端に切り出すより、部材同士のつながりが読める範囲を含める方が、候補を確認する際に役立ちます。一方、周囲の無関係な断面や表題欄まで含めると、何を比較したかったのかが不明確になります。

切り出し範囲は固定の正解があるわけではありません。最初は同じ対象について狭い範囲と周辺を含む範囲を用意し、候補がどう変わるかを確認します。その際、元の図面番号・ページ・対象位置も残します。切り出し画像だけを保管すると、候補が見つかっても注記や別図参照へ戻れず、確認作業が行き止まりになるからです。

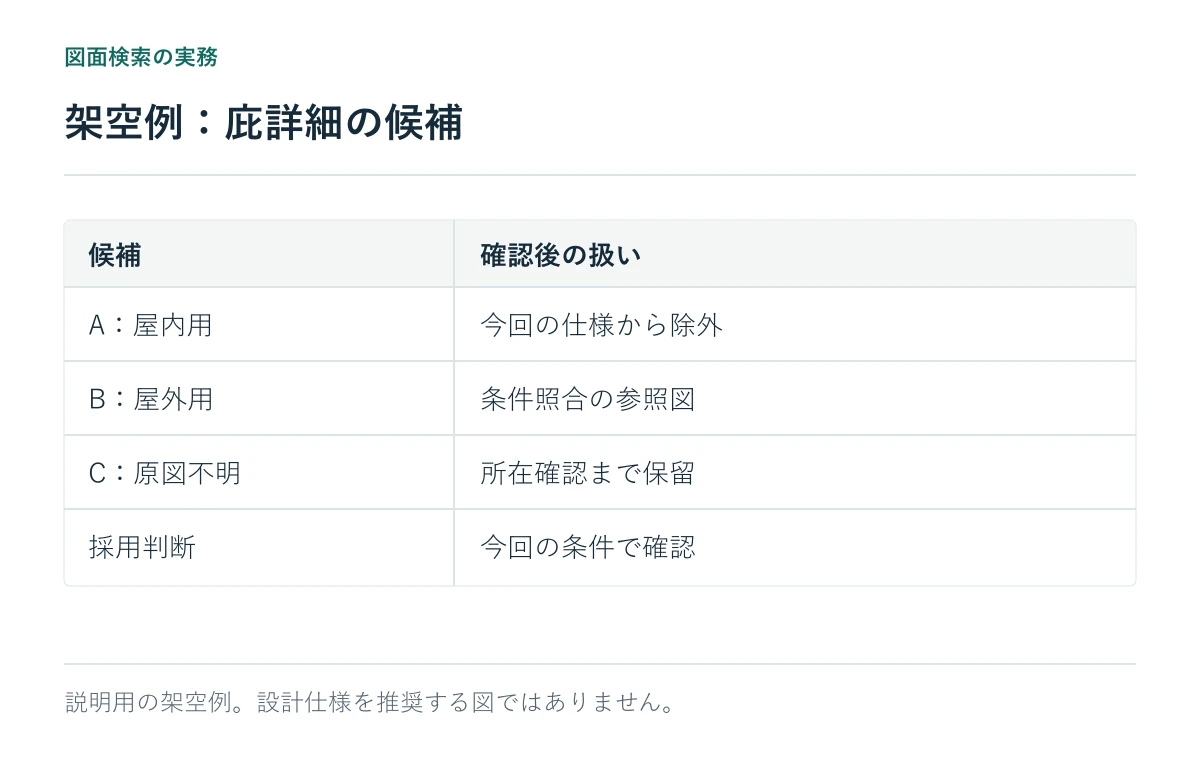

架空例：形が近い三つの庇詳細から、参照する一枚を選ぶ

ここでは、設計担当者が屋外の庇先端を検討する架空の案件を考えます。以下は業務の考え方を説明する例であり、実案件の仕様やAITechの導入実績ではありません。担当者は検討中の断面を検索の手掛かりにし、過去図面から三つの候補を得たとします。

候補Aは外形が最も近く、先端の折り返しもよく似ています。しかし元図面を開くと、屋内側の見切り詳細でした。屋外の納まりとして必要な検討が同じように行われているとは判断できません。Aは形を考える参考にはなっても、そのまま採用する候補からは外します。

候補Bは外形の一部が違うものの、屋外の庇詳細で、下地や関連する防水詳細への参照も追えます。担当者はBを比較の出発点に選びます。ただし、今回の材料や支持条件への適合はまだ確認していません。「参照図として採用」と「設計仕様として採用」を分けて記録します。

候補Cも屋外の詳細ですが、切り出し画像しか残っておらず、元図面と改訂履歴が分かりません。寸法や注記の意味を確認できないため、この段階では保留します。似た画像が見つかったという検索上の成功だけで、設計資料として扱うことはできません。

この比較で大切なのは、候補順位を正解の順位として扱わないことです。検索上の近さは、設計条件の一致を示すものではありません。Bを選んだ理由を残しておけば、後から別の担当者が確認するときも、外形の類似だけで決めたのではないことが伝わります。

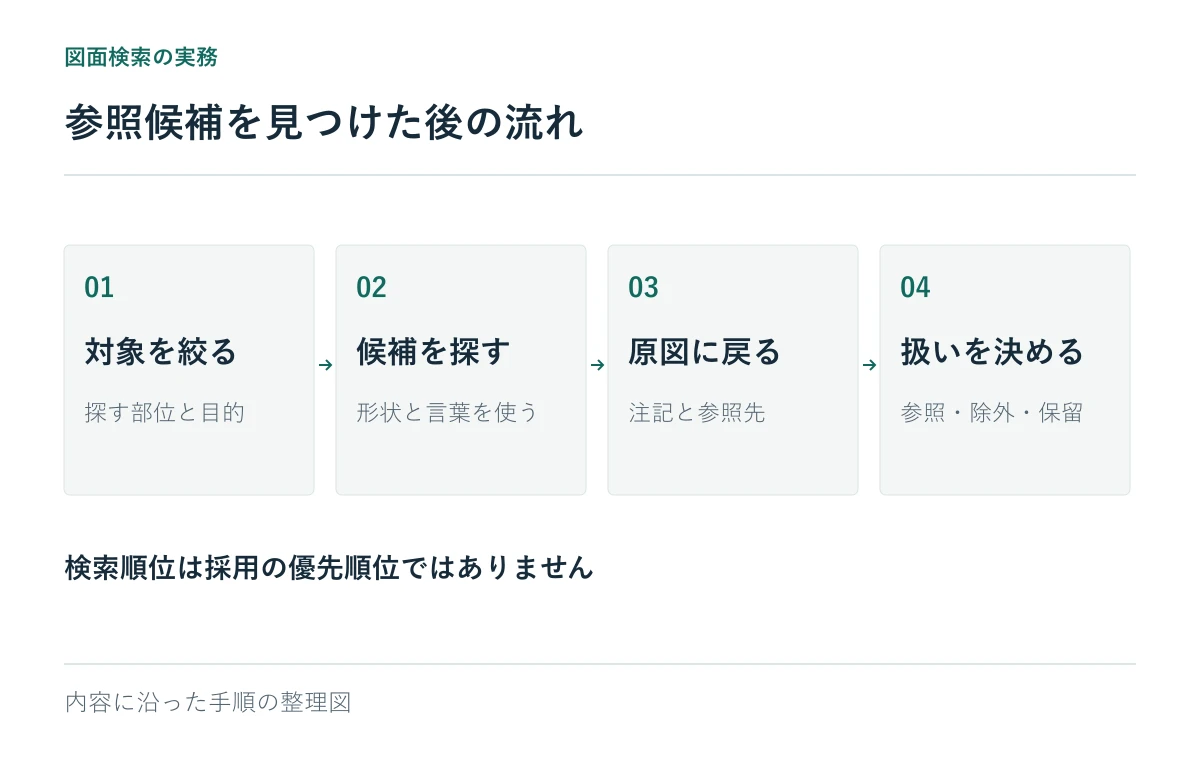

検索結果から原図へ戻り、採用条件を一つずつ照合する

候補を選んだら、まず原図の該当箇所を開き、切り出し範囲の外にある注記や参照先を確認します。材料の指定が別の表にある、支持方法が別詳細に委ねられている、適用する場所が限定されている、といった情報は局所的な形状だけでは分かりません。候補の拡大画像を眺めるだけで確認を終えないことが重要です。

次に、今回の条件との違いを整理します。庇の例なら、使用する場所、材料構成、周辺部材、関連する要求条件などを、今回の設計資料と候補側の資料で照らし合わせます。ここで不明な項目を、似ているから一致しているはずだと補ってはいけません。不明は未確認として残し、設計上の検討や照会が必要な範囲を明らかにします。

記録は大きな台帳でなくても構いません。「参照した図面と位置」「今回と共通する条件」「異なる条件」「未確認事項」「次に確認する人や資料」が読み取れれば、後工程へ渡しやすくなります。参照図を基に新しい詳細を作る場合は、流用した範囲と変更した範囲が追える形にします。元図面の採用実績が、今回の設計の妥当性を代わりに証明することはありません。

図面の文字、記号、寸法をデータとして扱う仕組みは、図面解析AIの解説で整理しています。検索で見つけた図を今回の施工図と照合する際の確認順序は、施工図チェックの進め方も参考になります。本記事の範囲は、その手前にある参照候補の発見と、再利用に進める条件の整理です。

AI検索が向く資料と、先に整理した方がよい資料を分ける

図面が大量にあっても、検索目的が案件名や図面番号の一致だけなら、台帳や通常の文字検索を整えることで十分な場合があります。形状検索が有用かどうかは、図面の枚数だけでなく、言葉で指定しにくい対象を繰り返し探しているか、候補を見つけた後に比較できる資料が残っているかによって変わります。

また、画像が不鮮明で部材の境界が読めない、複数の詳細が重なっている、元資料の対応が失われている、といった状態では検索後の確認にも支障が出ます。最初から全資料を対象にせず、一つの部位や資料群に限定して問題を調べる方が、検索の改善と資料整理を切り分けやすくなります。

AITechの図面解析AIの技術紹介では、図面の形式に応じた線・文字の取得と、画像に対する認識処理を説明しています。実際の検索で利用できる形式や読取条件は、対象資料を用いて確認する必要があります。技術紹介に形式名があることだけで、あらゆる保存状態の図面に対応すると判断しないようにします。

導入評価は、見つかった枚数より確認のしやすさを見る

検証には、担当者が以前に苦労して探した事例を使います。ただし、答えを知っている簡単な検索だけを集めると、日常業務での使い勝手が見えません。適した参照図が存在する例、似ているが用途が違う例、使える候補が保管庫にない例を分けて試します。最後の例では、無理に候補を採用せず「見つからない」と判断できることも大切です。

結果は検索にかかった時間だけでなく、原図を開いて条件を照合し、参照するかを判断するまでで評価します。候補が大量に増えて確認時間が長くなるなら、検索条件や表示する情報を見直す必要があります。反対に、最初の候補に正解が出なくても、原図の位置や除外理由を確かめやすくなれば、業務全体では役立つ可能性があります。改善の有無は実際の資料と作業で測ります。

最初の相談では、探したかった図の例、現状の保管方法、見つけた後に確認している条件を整理すると、検索機能だけでなく前後の作業まで検討できます。機密資料を無条件に送るのではなく、共有範囲と方法を確認したうえで、検証に使える資料を選びます。

よくある質問

類似度が高い図面は、そのまま流用できますか？

できません。類似度は検索上の近さの指標であり、今回の用途、材料、要求条件への適合を保証しません。元図面と関連資料を確認し、参照にとどめるのか、修正して利用するのかを判断します。

図面名が分からなくても検索できますか？

類似形状を手掛かりにする検索は、名前だけでは探しにくい場面で検討できます。ただし、切り出し方や図面の品質、対象範囲によって結果は変わるため、自社資料での検証が必要です。

過去図面をすべて登録してから検証すべきですか？

必ずしもそうではありません。まず繰り返し探す部位を一つ選び、原図と関連資料を追える範囲で評価すると、検索の問題と資料不足を区別しやすくなります。
