基礎伏図の読み方ガイド｜F・FGの記号、寸法、地中梁を解説

基礎伏図は、建物の基礎がどこに配置され、基礎同士がどのようにつながっているかを平面的に示す構造図面です。

図面には、通り芯、基礎番号、独立基礎やフーチングの位置、基礎梁・地中梁、基礎底の高さなどが記載されます。

基礎工事では、根切り、墨出し、配筋、型枠、アンカーボルト設置などの基準資料として使用します。積算では、コンクリート、型枠、鉄筋、掘削土などの数量を確認する資料になります。

ただし、基礎伏図だけですべての構造や施工条件を判断できるわけではありません。

基礎番号を基礎詳細図や部材断面リストと対応させ、配筋図、特記仕様書、意匠図、設備図と照合することが重要です。

本記事では、基礎伏図の役割、記号や寸法の見方、独立基礎・フーチング・地中梁の読み方、施工・積算への活用方法を解説します。

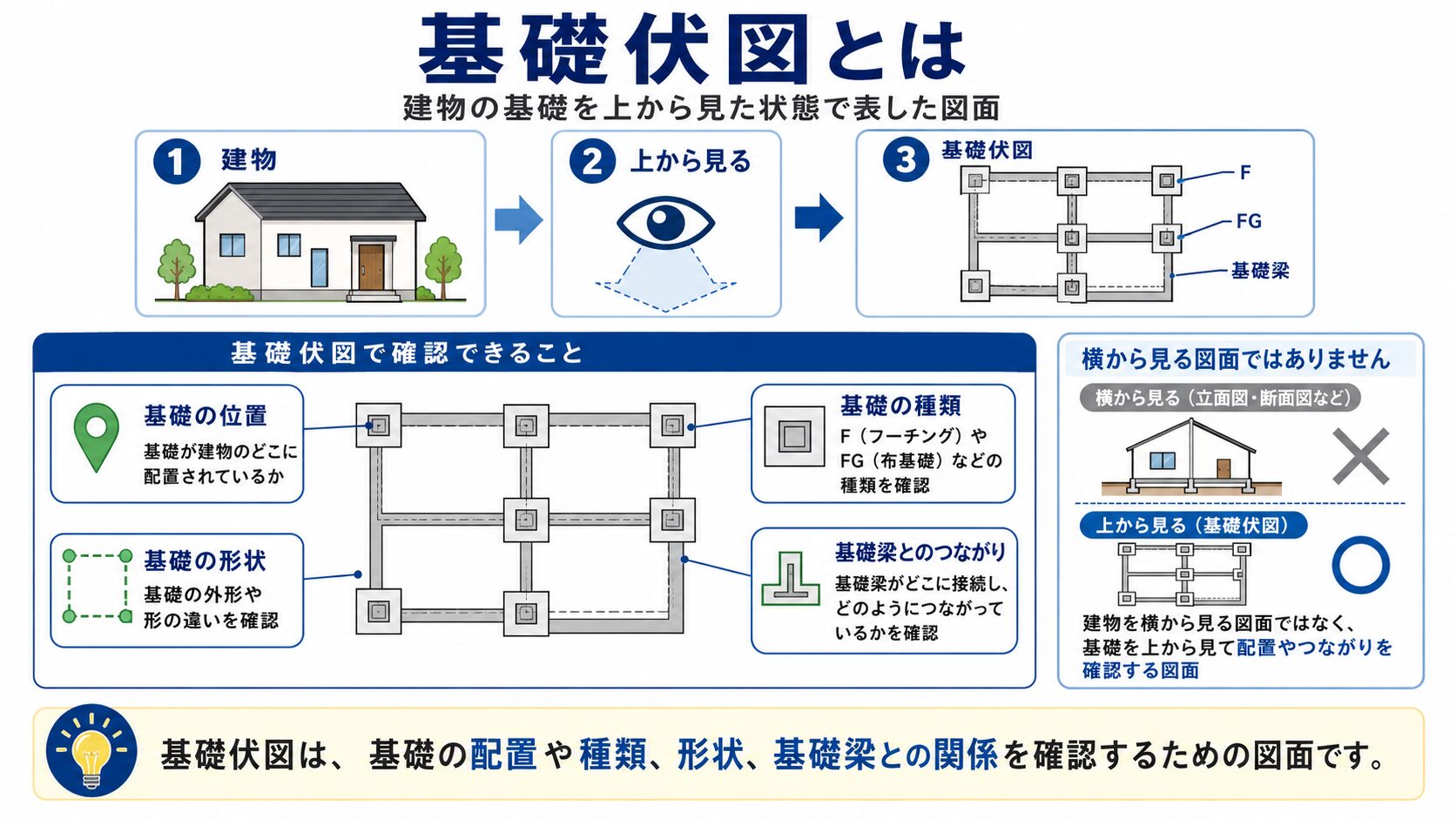

基礎伏図とは

基礎伏図とは、建物の基礎を上から見た状態で表した図面です。

基礎の位置、種類、形状、基礎梁とのつながりを確認するために使用します。

基礎の配置を確認する構造図面

建物の荷重は、屋根や床から柱・壁へ伝わり、基礎を通じて最終的に地盤が支えます。

独立基礎では、柱ごとに基礎が配置され、基礎梁や地中梁によって接続されます。

布基礎では壁や柱の下へ連続した基礎が配置され、ベタ基礎では建物下部の底盤と立上り部分が示されます。

設計・施工内容を共有する資料

国土交通省が公開している基礎伏図等の作成例では、基礎梁、底盤、開口部、コンクリート、鉄筋などの仕様が整理されています。

図面上では、基礎や梁を符号で区分し、詳細な寸法や配筋を別のリストや詳細図にまとめる構成が一般的です。

出典：

国土交通省掲載「基礎伏図、各階床伏図、小屋伏図、構造詳細図の例」

基礎伏図に記載される主な情報

記載内容は、建物の構造や設計者の表記方法によって異なります。

一般的には、基礎の位置を特定する情報と、基礎の仕様を確認する情報が記載されます。

通り芯・基礎番号・寸法

通り芯は、柱、梁、基礎などの位置を決める基準線です。

基礎の位置は、図面上の外形だけで判断せず、通り芯から基礎中心までの寸法を確認します。

基礎番号は、基礎の種類や寸法を識別する符号です。「F1」「F2」などの符号を、基礎リストや詳細図と対応させます。

基礎梁・開口・配筋情報

基礎伏図には、基礎梁や地中梁の配置、人通口、設備開口、アンカーボルトなどが記載される場合があります。

配筋や断面形状の詳細は、基礎詳細図、基礎配筋図、部材断面リストなどに分けて記載されることがあります。

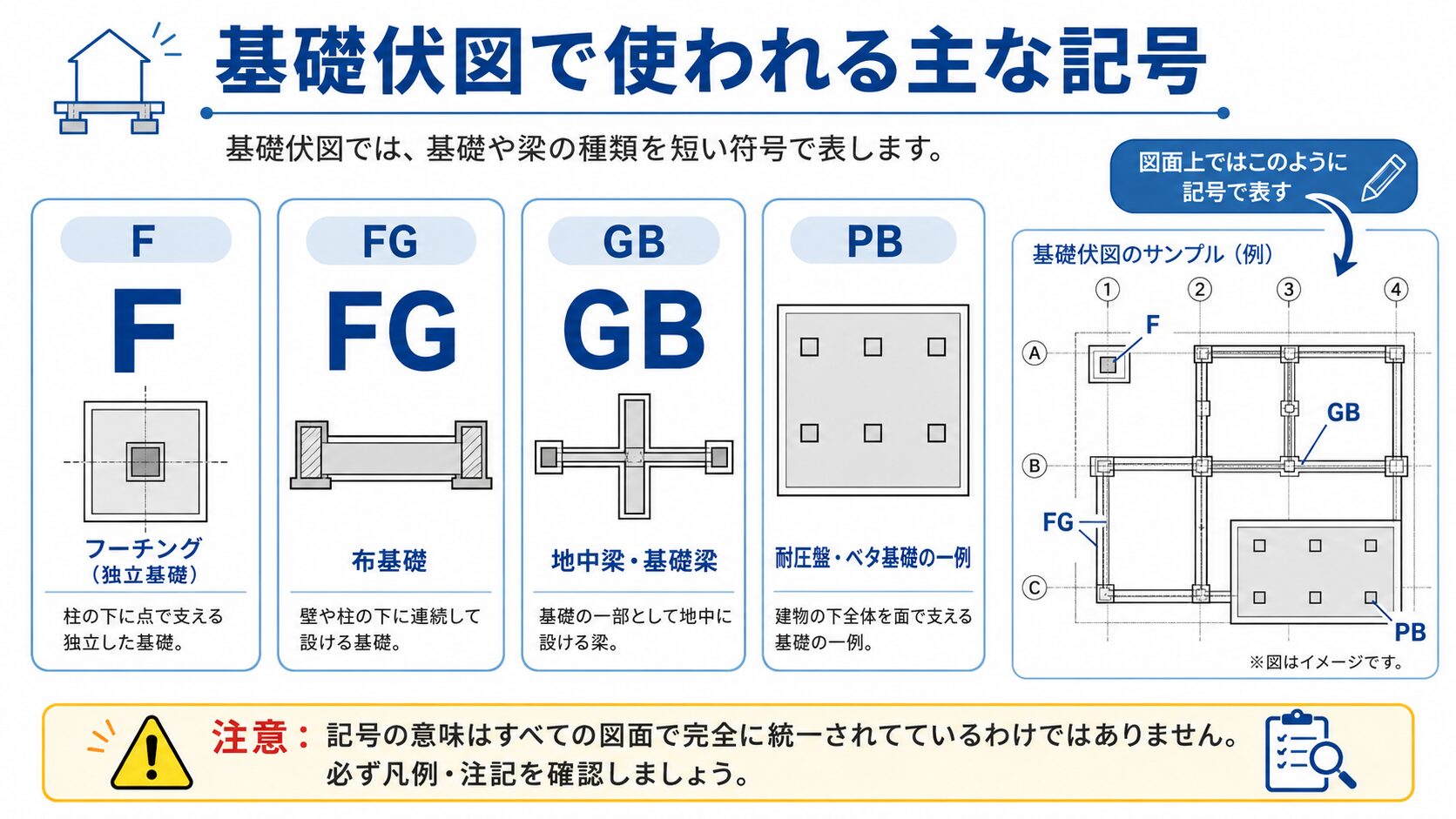

基礎伏図で使われる主な記号

基礎伏図では、基礎や梁の種類を短い符号で表します。

ただし、記号の意味はすべての図面で統一されているわけではありません。

F・FGなどの記号

たとえば「F1」が独立基礎を表す図面もあれば、布基礎の断面種類を表す図面もあります。

GL・FL・基礎底レベル

「GL－1,500」と記載されている場合は、基準となるGLから1,500mm下がった位置を表します。

設計GLと現況地盤面が一致しているとは限らないため、配置図や断面図もあわせて確認します。

出典：

国土交通省「建築工事設計図書作成基準」

基礎伏図の見方

基礎伏図は、確認する順番を決めて読むと理解しやすくなります。

図面情報と通り芯を確認する

PDFを拡大・縮小した画面上の見た目では、実寸を正確に判断できません。

原則として、寸法線に記載された数値を優先します。

基礎番号から詳細図へ移動する

基礎伏図で「F2」を確認したら、基礎リストや詳細図の「F2」を探し、断面寸法や配筋を確認します。

独立基礎・フーチング・地中梁の見方

柱芯と独立基礎の位置を確認する

独立基礎では、柱芯と基礎中心の位置関係を確認します。

一般的には柱芯と基礎中心を合わせますが、敷地境界や地下構造物の影響で、基礎が偏心する場合があります。

地中梁の符号と接続位置を確認する

地中梁や基礎梁は、独立した基礎同士をつなぎ、地震時の水平力などを伝える部材です。

基礎伏図で「FG1」「FG2」などの符号を確認し、基礎梁リストから梁幅、梁せい、配筋を確認します。

設備配管や人通口がある場合は、開口位置や補強方法を設備図・詳細図と照合します。

基礎伏図と詳細図・配筋図の違い

基礎工事では、複数の図面や仕様書を組み合わせて施工内容を確認します。

基礎伏図に書かれていない共通事項は、構造関係共通事項や仕様書に記載されている場合があります。

一枚の図面だけで判断せず、関連図面を一つの設計図書として確認します。

基礎伏図を施工・積算で活用する方法

施工位置と検査対象を確認する

施工では、基礎伏図をもとに通り芯を現場へ移し、根切り、墨出し、配筋、型枠を進めます。

基礎番号と配筋検査記録、施工写真を対応させると、後から施工状況を追跡しやすくなります。

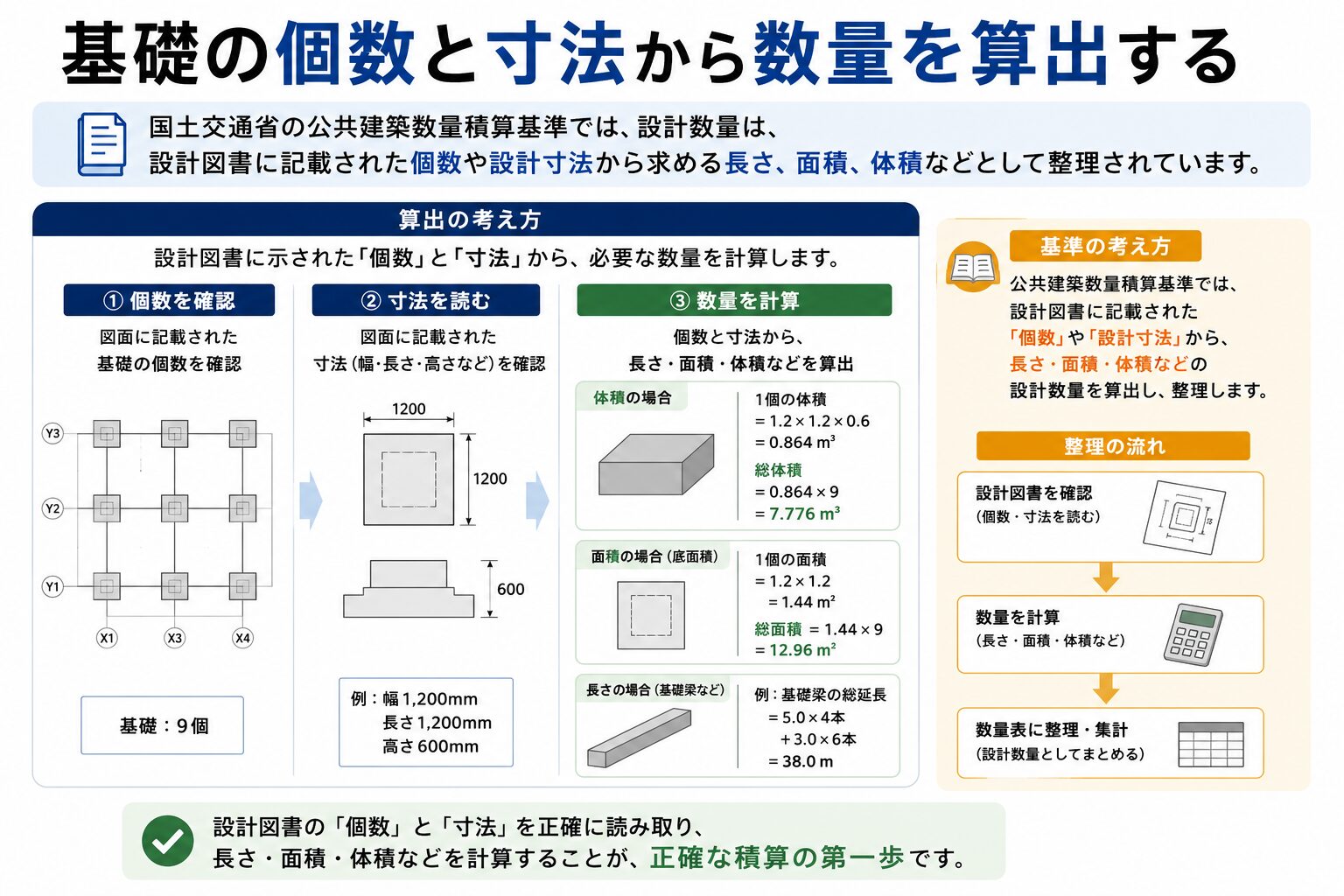

基礎の個数と寸法から数量を算出する

国土交通省の公共建築数量積算基準では、設計数量は、設計図書に記載された個数や設計寸法から求める長さ、面積、体積などとして整理されています。

出典：

国土交通省「公共建築数量積算基準」

基礎伏図を見る際の注意点

最新版と改訂履歴を確認する

基礎位置や寸法は、設計変更によって修正される場合があります。

ファイル名だけで最新版と判断せず、図面番号、改訂日、発行履歴を確認します。

意匠図・設備図と照合する

構造図上は問題がなくても、設備配管や外構構造物と干渉する場合があります。

図面間で内容が異なる場合は、現場判断で処理せず、設計者へ確認します。

基礎伏図の確認をAIで効率化する方法

基礎伏図の確認では、基礎番号、寸法、レベル、梁符号を読み取り、詳細図や部材リストへ転記する作業が発生します。

基礎番号・寸法を図面から抽出する

図面解析AIを活用すると、PDFや画像形式の基礎伏図から、次の情報を抽出できる場合があります。

たとえば、基礎伏図からF1・F2の個数を抽出し、基礎リストの寸法と組み合わせれば、コンクリート数量の計算を支援できます。

仕様書や検査帳票まで関連付ける

社内文書検索AIを組み合わせれば、過去の基礎伏図、地盤調査報告書、構造計算書、施工計画書などを検索できます。

施工段階では、配筋検査やアンカーボルト検査の帳票をOCRでデータ化し、基礎番号ごとに図面や施工写真と対応させる方法も考えられます。

基礎伏図に関するよくある質問

まとめ

基礎伏図とは、建物の基礎や基礎梁の位置、種類、つながりを平面的に示した構造図面です。

施工では根切り、墨出し、配筋、型枠、検査などの基準資料として使用します。

積算では、基礎の個数や基礎梁の長さを拾い、詳細図の断面寸法と組み合わせて数量を算出します。

また、図面解析AIを活用すれば、基礎番号や寸法の抽出、数量集計、関連図面との照合を支援できます。
