杭基礎の種類と選び方｜支持杭・摩擦杭の違いを解説

杭基礎は、地表付近の地盤だけでは建物を安全に支えにくい場合に、杭を通じて建物荷重を地中へ伝える基礎形式です。

主に、杭先端付近の地盤で荷重を支える支持杭と、杭周面と地盤の摩擦抵抗を利用する摩擦杭に分けられます。

ただし、杭基礎を採用するかどうかは、地耐力の数値だけでは判断できません。建物荷重、軟弱層の厚さ、支持層の深さ、沈下量、地下水位、施工条件などを総合的に検討します。

また、杭工事では、設計した杭を地中へ施工するだけでなく、支持層への到達を確認し、杭番号ごとに施工記録を残すことが重要です。

本記事では、杭基礎の種類と選び方、支持杭・摩擦杭の違い、直接基礎との使い分け、施工時に確認すべきポイントを解説します。

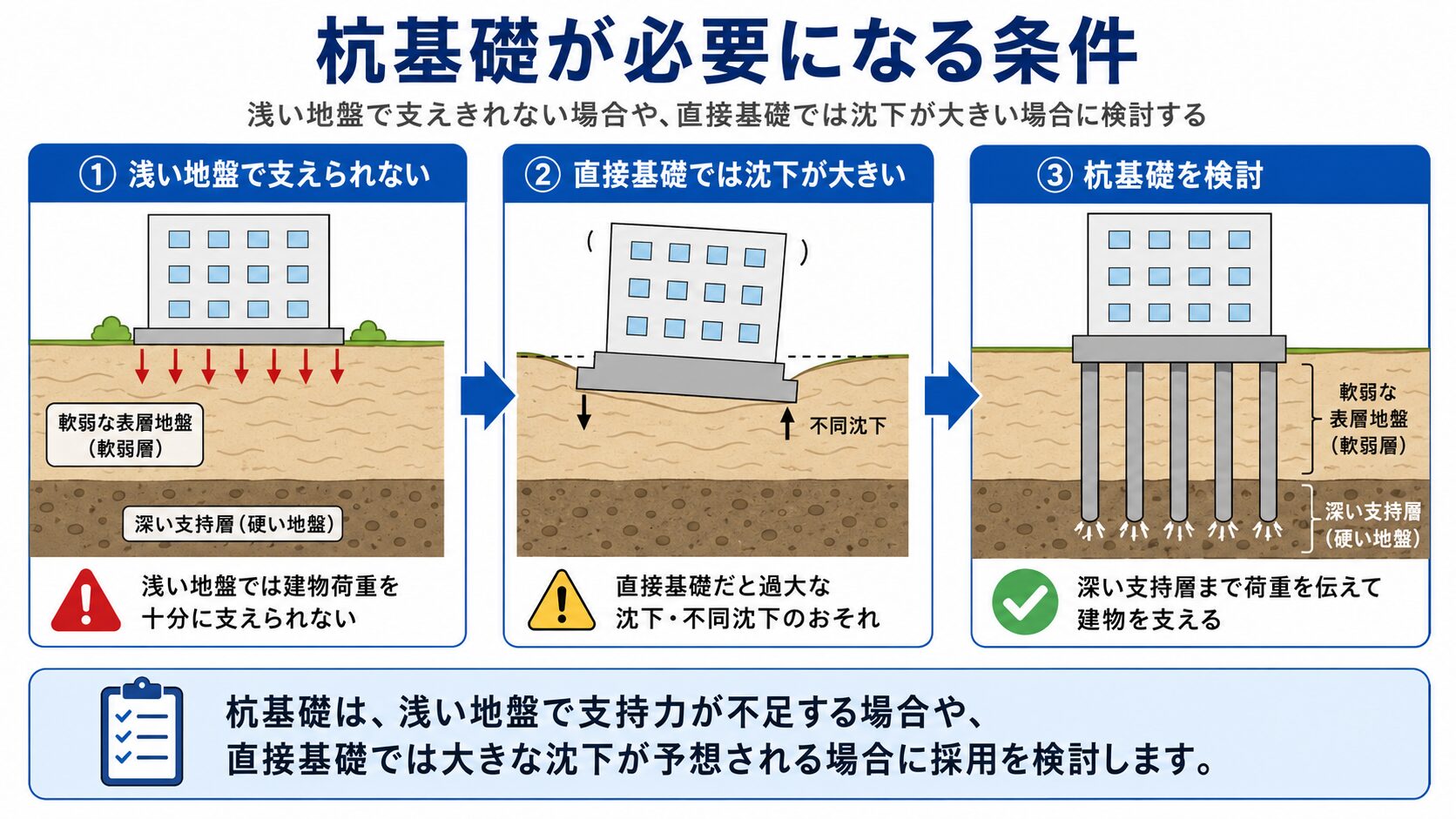

杭基礎が必要になる条件

杭基礎は、浅い地盤では建物荷重を支えられない場合や、直接基礎では過大な沈下が予想される場合に検討します。

浅い位置に軟弱地盤がある場合

地表付近の地盤の支持能力が不足している場合、独立基礎やベタ基礎の底面積を広げても、必要な安全性を確保できないことがあります。

特に軟弱層が厚い場合は、基礎底面付近の地盤が破壊しなくても、地盤全体が圧縮されて建物が沈下する可能性があります。

沈下を直接基礎で抑えられない場合

基礎の安全性を考える際は、地盤が荷重に耐えられるかだけでなく、建物の沈下量も確認します。

建物の場所によって沈下量が異なる不同沈下が起きると、床の傾斜、外壁のひび割れ、建具の不具合、配管の損傷などにつながります。

杭基礎では、建物荷重を深い地盤へ伝えることで、浅い軟弱地盤による沈下の影響を抑えます。

一方、建物が比較的軽く、浅い地盤で必要な支持力と沈下性能を確保できる場合は、ベタ基礎や地盤改良などで対応できることもあります。

支持杭と摩擦杭の違い

支持杭は杭先端の支持力を主に利用し、摩擦杭は杭周面と地盤の摩擦抵抗を主に利用する杭です。

支持杭は杭先端を支持層へ到達させる

支持杭は、杭先端を比較的強固な地層へ到達させ、杭先端付近の地盤へ建物荷重を伝えます。

支持層の深さは、ボーリング調査や標準貫入試験などの地盤調査をもとに設定します。

ただし、支持層は敷地内で水平に連続しているとは限りません。支持層が傾斜・起伏している場合は、杭ごとに必要な長さが変わる可能性があります。

国土交通省は、既存の調査結果だけでは地盤情報が不十分な場合、追加の地盤調査を行ったうえで杭を設計する必要があるとしています。

出典：

国土交通省「基礎ぐいの適正な設計について」

摩擦杭は杭周面の抵抗を主に利用する

摩擦杭は、杭の側面と周囲の地盤との間に生じる摩擦抵抗を主に利用して、建物荷重を地盤へ伝えます。

明確な支持層が非常に深い場合や、杭周面で十分な抵抗を確保できる地盤で検討されます。

実際の杭では、杭先端の支持力と杭周面の摩擦力の両方が働くことが一般的です。

支持杭と摩擦杭は、どちらの抵抗を設計上の中心として評価するかによる分類であり、片方の抵抗だけが働くという意味ではありません。

既製杭・鋼管杭・場所打ち杭の特徴

杭は、材料や現場での施工方法によって、既製コンクリート杭、鋼管杭、場所打ちコンクリート杭などに分類されます。

代表的な杭の種類を比較する

杭工法は施工条件も含めて選ぶ

既製コンクリート杭は工場で品質管理された製品を使用できる一方、事前に杭を製造するため、現場で大幅な杭長変更が必要になった場合は対応が難しくなることがあります。

場所打ち杭は大きな杭径を確保しやすい反面、掘削孔の安定、鉄筋かごの設置、コンクリート打設など、現場で管理する項目が増えます。

杭工法は、地盤条件に加えて、建物荷重、敷地の広さ、施工機械の搬入、騒音・振動、周辺建物、工期などを比較して選定します。

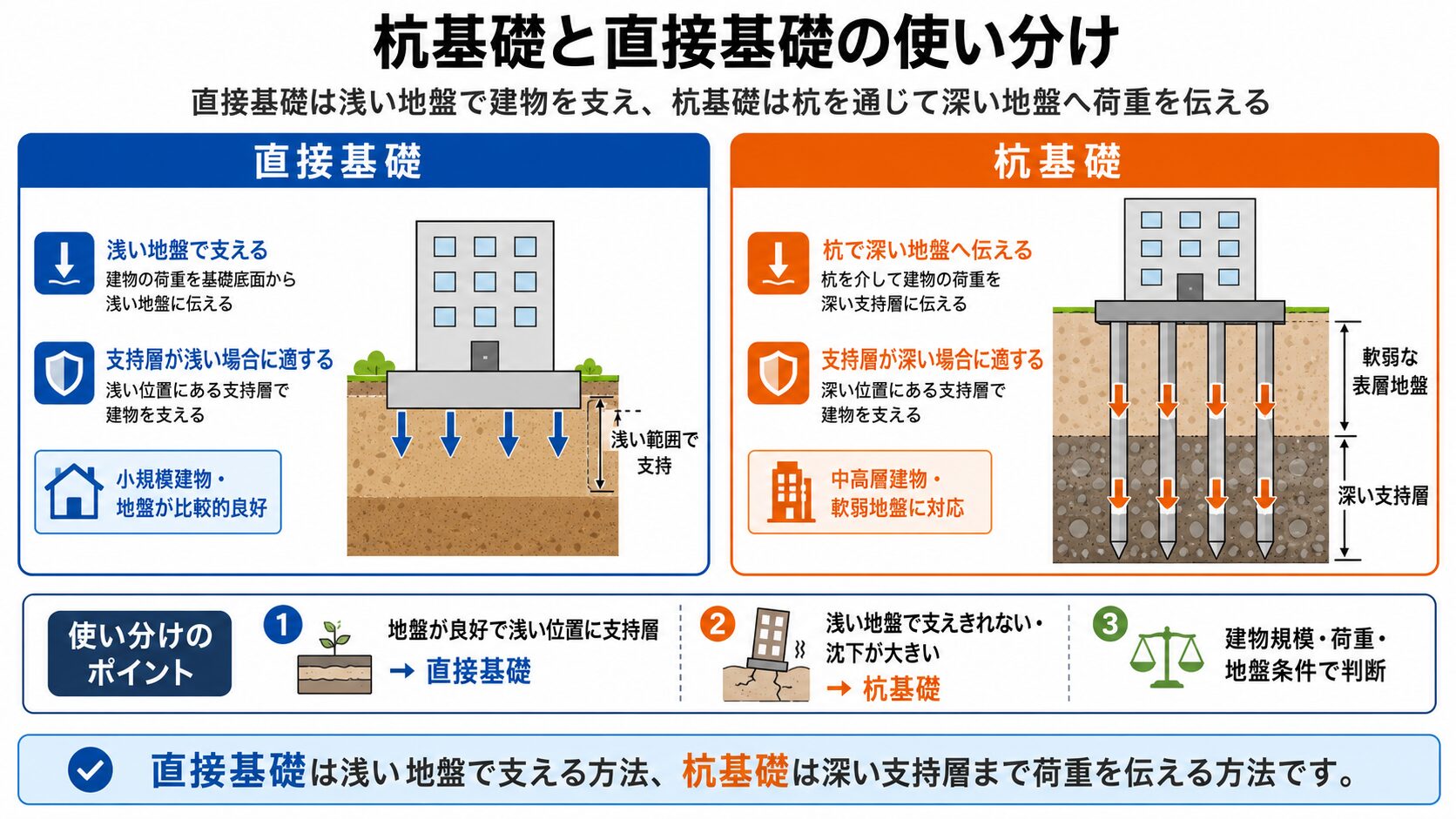

杭基礎と直接基礎の使い分け

直接基礎は浅い地盤で建物を支え、杭基礎は杭を通じて深い地盤へ荷重を伝えます。

直接基礎を採用できる場合

独立基礎、布基礎、ベタ基礎などの直接基礎は、基礎底面から地盤へ直接荷重を伝えます。

浅い地盤に必要な支持能力があり、沈下量を許容範囲内に抑えられる場合は、直接基礎を採用できます。

安全性・施工性・費用を比較する

杭基礎は直接基礎より常に優れているわけではありません。専用機械や施工管理が必要になり、工期や費用が増えることもあります。

地盤調査と構造設計をもとに、直接基礎、地盤改良、杭基礎などを比較して選定します。

杭伏図・支持層・施工記録の確認方法

杭工事では、杭伏図、杭リスト、地盤調査報告書、施工計画書、施工記録を杭番号ごとに照合します。

杭伏図と地盤調査報告書を照合する

一地点のボーリング結果だけで、敷地全体の支持層が同じ深さにあるとは判断できません。

支持層の傾斜や起伏が想定される場合は、建物の配置や地盤状況に応じて調査位置と数量を設定します。

支持層到達を複数の情報から確認する

杭先端の深さ情報から確認する

杭先端の深さが設計値へ到達しただけでは、支持層へ到達したと断定できない場合があります。

国土交通省の工事監理ガイドラインでは、支持層の確認について、掘削機の音や振動、地中から受ける抵抗、電流値、土質などを含めた総合的な判断が必要とされています。

支持層の位置が設計時の想定と異なる場合は、施工者だけで杭長を変更せず、設計者や工事監理者を含む関係者で対応を協議します。

施工後は杭番号ごとに、施工日、杭長、支持層確認の根拠、使用材料、異常や変更の有無を記録します。

出典：

国土交通省「基礎ぐい工事における工事監理ガイドライン」

杭基礎工事の基本的な施工手順

杭工事は、地盤と設計条件を確認し、試験杭で施工管理基準を定めたうえで、本杭を施工する流れが基本です。

国土交通省のガイドラインでは、試験杭について、杭長、杭位置、支持層の土質、支持層への根入れ深さなどを確認する考え方が示されています。

本杭は、試験杭の結果や実際の地盤状況を踏まえ、立会い、施工記録、工事写真などによって確認します。

杭伏図・施工記録の確認をAIで効率化する方法

杭工事では、複数の図面や帳票に分散した情報を、杭番号ごとに照合する作業が発生します。

杭番号・杭径・杭長を抽出する

図面解析AIを活用すると、PDFや画像形式の杭伏図、杭リスト、施工記録から情報を抽出し、杭ごとの一覧表を作成できる場合があります。

• 杭伏図
• 杭リスト
• 施工計画書

技術判断は専門家が行う

AIは、図面や帳票からの情報抽出、杭番号の照合、記録不足の検出などに利用できます。

一方、支持層への到達、地盤調査結果の解釈、杭工法の選定、施工中の異常への対応は、構造・地盤・施工の専門家が判断します。

AIで技術判断を置き換えるのではなく、判断に必要な資料を早く、漏れなく整理するという使い方が現実的です。

杭基礎に関するよくある質問

まとめ

杭基礎は、浅い地盤だけでは建物を支えにくい場合に、杭を通じて荷重を地中へ伝える基礎形式です。

杭基礎を適切に施工するには、地盤調査、杭設計、施工計画、支持層確認、施工記録を一連の情報として管理する必要があります。

図面解析AIは、杭番号や杭長の抽出、図面と施工記録の照合を支援できますが、最終的な技術判断は専門家が行うことが重要です。
