基礎配筋の見方｜鉄筋間隔・かぶり厚さ・検査項目を解説

基礎配筋は、基礎コンクリートの内部へ鉄筋を設計図書どおりに配置する工事です。

コンクリートは圧縮する力に強い一方、引っ張る力には弱いため、鉄筋を組み合わせることで基礎に必要な強度と変形性能を確保します。

基礎配筋で重要なのは、鉄筋が入っているかどうかだけではありません。

鉄筋の種類、径、本数、間隔、位置、かぶり厚さ、継手、定着が配筋図と一致していることを確認する必要があります。

配筋に誤りがあっても、コンクリートを打設した後は鉄筋の状態を直接確認できません。そのため、打設前に配筋検査を行い、図面、検査記録、施工写真を残すことが重要です。

本記事では、基礎配筋の見方、鉄筋間隔やかぶり厚さの確認方法、配筋検査のポイント、図面解析AIによる照合方法を解説します。

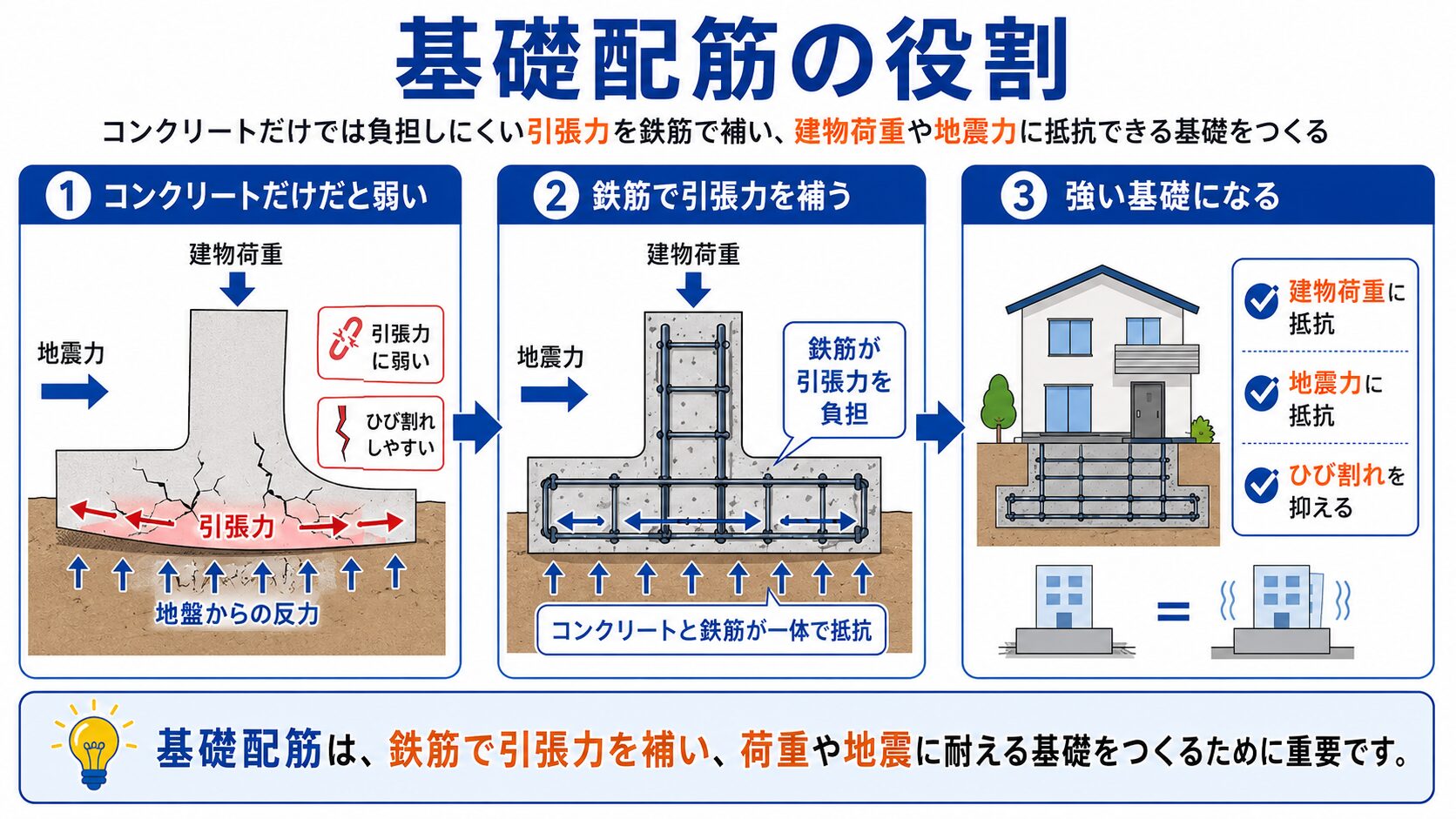

基礎配筋の役割

基礎配筋の役割は、コンクリートだけでは負担しにくい引張力を鉄筋で補い、建物荷重や地震力に抵抗できる基礎をつくることです。

鉄筋とコンクリートで力を分担する

建物の基礎には、建物重量だけでなく、地震、風、地盤の変形などによる力が加わります。

これらの力によって基礎が曲がると、一方には圧縮力、反対側には引張力が発生します。

鉄筋とコンクリートが一体となって働くことで、基礎のひび割れや変形を抑え、建物荷重を地盤へ伝えます。

基礎の種類によって配筋が異なる

基礎配筋は、基礎形式や構造計算の結果によって異なります。

住宅で一般的な鉄筋間隔や鉄筋径を、そのまま別の建物へ当てはめることはできません。建物の規模、荷重、基礎形式、地盤条件に応じて設計されます。

基礎配筋図の見方

基礎配筋図では、鉄筋の種類、径、間隔、配置方向、継手、定着などを確認します。

D13＠200などの記号を読む

配筋図では、鉄筋径と配置間隔を「D13＠200」のように表します。

「タテ・ヨコ D13＠200」と記載されている場合は、縦方向と横方向の両方へD13の鉄筋を200mm間隔で配置します。

上端筋と下端筋がある場合は、鉄筋を二段に配置します。上端と下端で鉄筋径や間隔が異なることもあるため、図面の注記を確認します。

間隔・あき・かぶり厚さを区別する

配筋を確認する際は、「間隔」「あき」「かぶり厚さ」を混同しないことが重要です。

鉄筋間隔が図面どおりでも、鉄筋同士が重なった部分や継手部分で必要なあきを確保できない場合があります。

鉄筋が過密になる部分では、コンクリートが鉄筋の間へ十分に充填できるかも確認します。

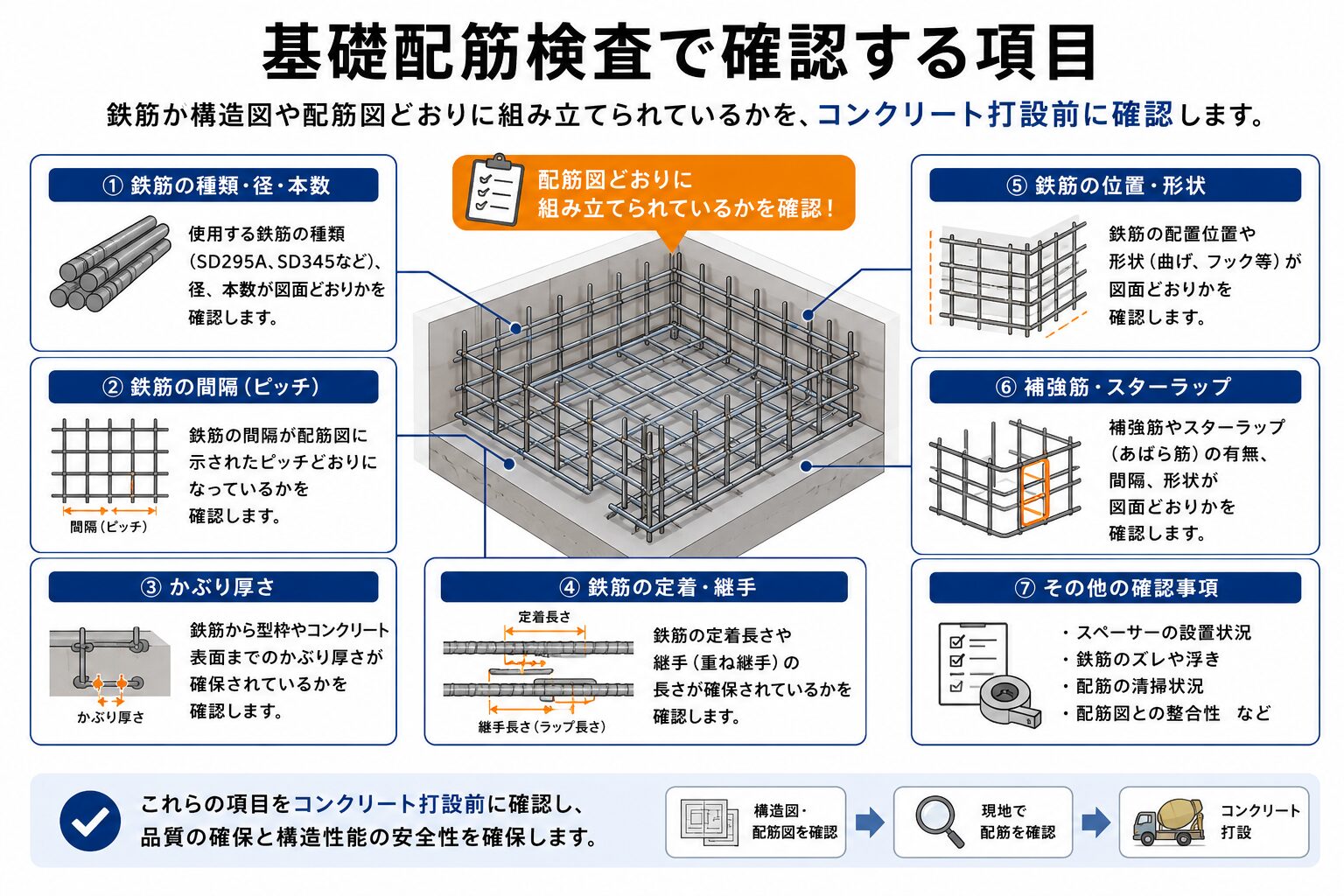

基礎配筋検査で確認する項目

基礎配筋検査では、鉄筋が構造図や配筋図どおりに組み立てられているかを、コンクリート打設前に確認します。

鉄筋径・本数・間隔・位置を確認する

国土交通省の公共建築工事標準仕様書では、主要な配筋について、コンクリート打設前に次の項目を検査することとしています。

住宅基礎では「鉄筋間隔は一律に何mm以下」と説明されることがありますが、すべての基礎に共通する固定値ではありません。

配筋図にD13＠200と記載されていれば200mm、D13＠150であれば150mmが基準です。図面と異なる間隔で施工されていないかを確認します。

継手・定着・補強筋を確認する

一本の鉄筋で必要な長さを確保できない場合は、重ね継手や機械式継手などによって鉄筋を接続します。

また、鉄筋が部材から抜け出さないよう、基礎梁、柱、立上りなどへ必要な長さを定着させます。

重ね継手や定着長さは、常に「鉄筋径の40倍」と固定されるわけではありません。

鉄筋の種類、コンクリート強度、使用箇所、フックの有無などによって異なるため、構造図、配筋標準図、特記仕様書を確認します。

出典：

国土交通省「公共建築工事標準仕様書（建築工事編）令和7年版」5章 鉄筋工事

基礎配筋のかぶり厚さ

かぶり厚さは、鉄筋の腐食や火災時の熱から鉄筋を保護し、鉄筋とコンクリートを一体化させるために必要なコンクリートの厚さです。

基礎底面・側面からの距離を確保する

かぶり厚さは、鉄筋の中心までの距離ではなく、コンクリート表面から最も外側にある鉄筋表面までの距離です。

国土交通省の公共建築工事標準仕様書では、特記がない場合、普通コンクリートで土に接する基礎・擁壁・耐圧スラブの最小かぶり厚さを60mmとしています。

また、基礎底面の捨てコンクリートは、かぶり厚さへ含めません。

この60mmは、国土交通省の官庁営繕工事における標準仕様の一例です。民間工事や住宅工事を含むすべての基礎へ一律に適用する数値ではありません。

スペーサーで鉄筋の位置を保持する

所定のかぶり厚さを確保するため、基礎底面や型枠との間にスペーサーを設置します。

国土交通省の標準仕様書では、鉄筋の交差部などを鉄線で結束し、スペーサーや吊金物を使用して、所定の位置へ堅固に組み立てることとしています。

スペーサーは、配筋作業や検査時の荷重で転倒・破損せず、コンクリート打設中も鉄筋の位置を保持できるものを使用します。

設置数が少ない場合や、鉄筋の上を直接歩いた場合は、鉄筋がたわんでかぶり厚さが不足する可能性があります。

基礎配筋工事の施工手順

基礎配筋工事は、墨出しと配筋図を確認し、スペーサー、底盤筋、立上り筋、基礎梁筋などを順番に組み立てます。

配筋検査後に修正が発生した場合は、修正箇所を再確認してからコンクリートを打設します。

検査終了後も、型枠作業、設備配管、コンクリート打設によって鉄筋が移動する可能性があるため、打設直前にも位置を確認します。

基礎配筋で起こりやすい施工ミス

基礎配筋では、鉄筋径や間隔の間違いだけでなく、施工中の移動や設備部材との干渉によって不具合が発生します。

鉄筋径・間隔・位置が図面と異なる

似た基礎符号が複数ある現場では、基礎伏図と配筋詳細図を取り違えないよう、通り芯と基礎番号をセットで確認します。

コンクリート打設前の状態を記録していない

基礎配筋はコンクリート打設後に隠れるため、施工写真と検査記録が重要です。

写真だけを大量に保存しても、撮影位置や対象となる基礎番号が分からなければ、後から確認しにくくなります。

図面上の基礎番号と、検査表・施工写真の名称を対応させて管理します。

基礎配筋の図面確認をAIで効率化する方法

基礎配筋の確認では、基礎伏図、配筋詳細図、部材リスト、検査表などに分散した情報を照合する必要があります。

配筋図から鉄筋情報を抽出する

図面解析AIを活用すると、配筋図や基礎詳細図から、鉄筋径、間隔、基礎符号、注記などを抽出できる場合があります。

たとえば、基礎伏図上の「F1」と配筋詳細図の「F1」を関連付け、鉄筋径や間隔を基礎別に一覧化する仕組みが考えられます。

実際の図面を使って抽出精度を検証する

配筋図では、「D13＠200」「13-D16」「2-D13」など、用途によって異なる表記が使用されます。

寸法線、引出線、鉄筋記号が重なっている図面や、スキャン品質が低い図面では、文字や対象部材を誤認する可能性があります。

導入前のPoCでは、実際の図面を使用し、次の項目を確認します。

AIに配筋の合否をすべて判断させるのではなく、図面情報の抽出と照合を自動化し、技術者が確認すべき箇所を絞る運用が現実的です。

基礎配筋に関するよくある質問

まとめ

基礎配筋は、基礎コンクリートの内部へ鉄筋を配置し、引張力や曲げによる力を負担させるための工事です。

鉄筋間隔やかぶり厚さを一般的な数値だけで判断せず、構造図、配筋詳細図、部材リスト、特記仕様書を確認することが重要です。

また、図面解析AIを活用すれば、基礎番号、鉄筋径、間隔などの抽出や、伏図と詳細図の照合を支援できます。
